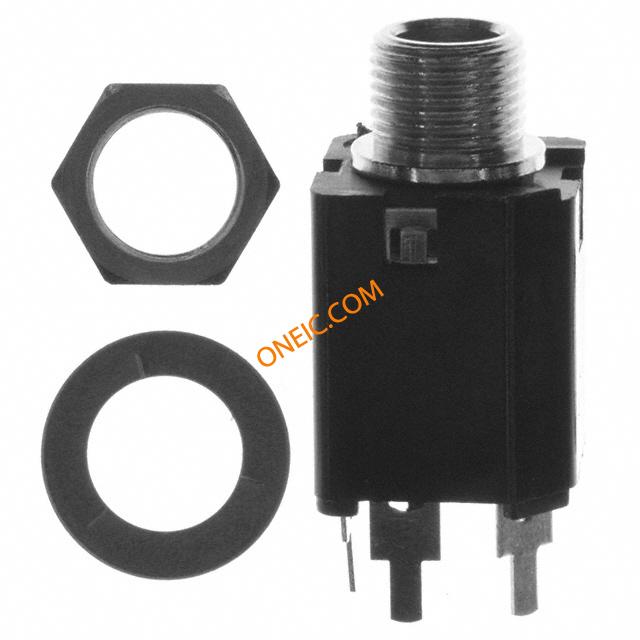

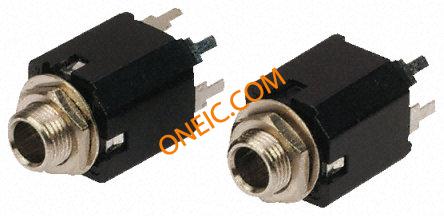

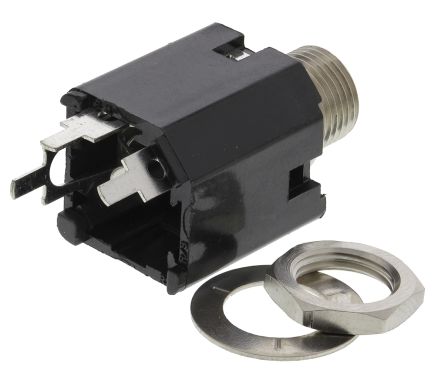

112APCX
| 制造商 | |
| 描述 | Phone Connectors 2C ENCLOSED 1/4 Conn Audio F 2 POS Solder ST Thru-Hole 5 Terminal 1 Port PHONE HI-D JACK .25" 2COND PCB 2way straight PCB/chassis jack skt,1/4in SOCKET, JACK, PCB, 2POLE 1/4in2condenclosedjack,Singleclosedcircuit,PCterminals Switchcraft 1/4in 母 通孔 插孔连接器 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Hi-D Jax | 产品类别 | Phone Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 500 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85369010 |
电气参数
| 信号线数 | Mono | 额定电压 | 48VDC |
| 供电电压 | 1/4 in | 最大额定电流 | 3A |
| 开关功能/额定值 | Switched | ||
机械参数
| 尺寸 | 1/4 in | 颜色 | Black |
| 深度 | 27.64 | 宽度 | :15.7mm |
| 高度 | 15.87 | 长度 | :23.8mm |
| 重量 | 0.01 | 屏蔽 | Unshielded |
| 方向 | Vertical | 端接方式 | Solder |
| 外壳颜色 | Black | 安装类型 | Through Hole |
| 连接器类型 | Phone Jack | 接触镀层 | Nickel |
| 安装样式 | Through Hole | 本体材料 | :- |
| 触头材料 | Brass | 壳体材料 | Plastic |
| 总长度 | 15.87 | 端接样式 | Through Hole |
| 连接器颜色 | :Black | 触点数 | 2 |
| 接触件端接 | :Through Hole Vertical | 按钮/帽颜色 | Silver |
| 法兰下方引脚尺寸 | :6.35mm | 插头/配合插头直径（类型） | 6.35mm (0.250", 1/4") - Headphone |
| 触点材料 - 镀层 | Tin | 第一连接器安装类型 | :PCB |
产品信息
| 类型 | Audio | 连接器性别 | F |
| 系列 | Hi-D Jax | 产品特性 | Mounting Hardware, Thread Lock |
| 端口数 | 1 | 内部开关 | Single Switch |
| 位置/触点数量 | 2 Conductors, 3 Contacts | ||
环境参数
| 工作温度 | -20°C ~ 65°C | ||
