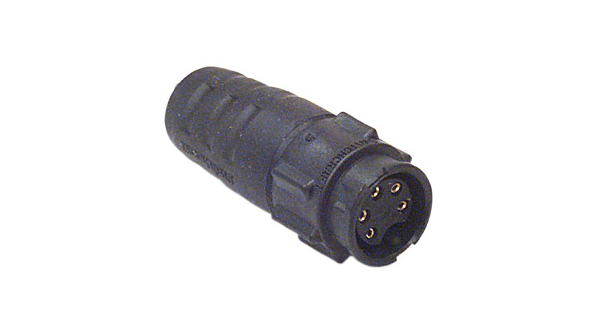

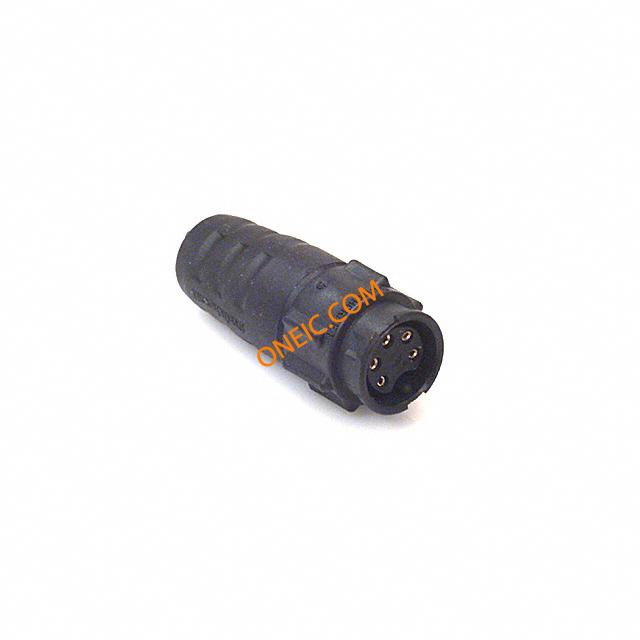

EN3L5F
| 制造商 | |
| 描述 | CONN RCPT 5POS FEM IN-LINE #20 Inlineconnector,female,weathertight,#20contact,5pin,bulkpackage Coupling bushing EN3, 5-pin 5, EN3L5F, Switchcraft |
| 分类 |
商业参数
| 交货时间 | 44 Days | 其他名称 | SC1179 |
| 子类别 | Connector Circular | 标准包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS non-compliant | 材料阻燃等级 | UL94-V0 |
电气参数
| 额定电压 | 600V | 极数 | 5 |
| 最大额定电流 | 7.5A | 额定电流 - 设备输入口 | 7.5 |
| 保护电压（VP）（2416） | IP 68 | ||
机械参数
| 包装方式 | Bulk | 导线线规 | 20 |
| 方向 | Keyed | 外壳样式 | Plastic |
| 端接方式 | Solder Cup | 触头类型 | Pin |
| 安装类型 | Free Hanging (In-Line) | 行程角度 | Straight |
| 电缆端类型 | 5...7 mm | 连接器类型 | Receptacle, Female Sockets |
| 接触镀层 | Gold | 紧固类型 | Bayonet Lock |
| 连接器样式 | straight | 锁定特性 | Bayonet lock |
| 触头材料 | CuNi+Au | 壳体材料 | ThermoplasticPolymerGlassFiber |
| 主要材料 | Sealed | 端接样式 | Soldering Connection |
| 配接方向 | Threaded | 触点数 | 5 |
| 位数 | 5 | 第一连接器极性 | Female |
| 外壳材料及表面处理 | Thermoplastic Polymer, Glass Fiber | ||
产品信息
| 类型 | CableSocket | 系列 | EN3® |
| 产品特性 | Cable Clamp | 主要用途 | Cable Clamp |
| 制造商全称 | EN3Series | 输出配置 | Free Hanging (In-Line) |
| 应用细节 | Commercial | ||
环境参数
| 防护等级 | IP66/68 - Dust Tight, Water Resistant, Waterproof | 工作温度 | -40...+65 °C |
