点击放大查看

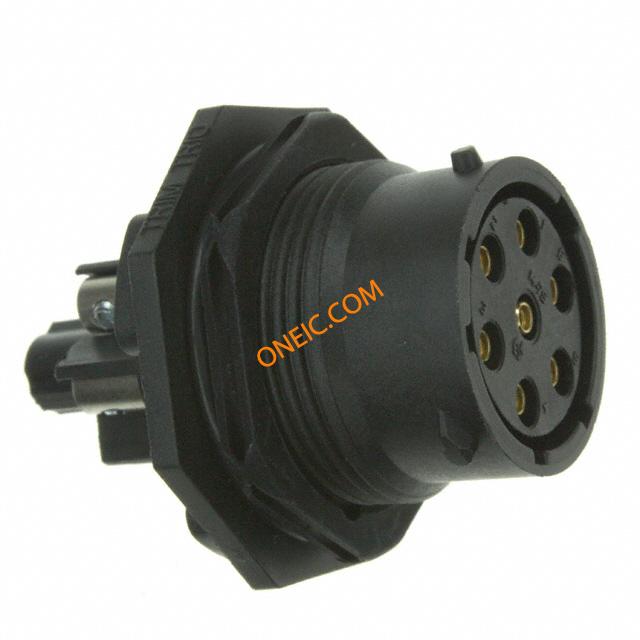

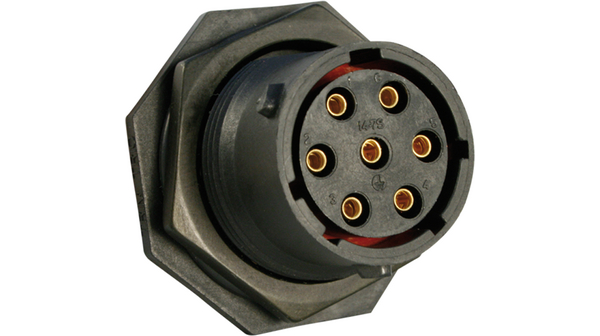

UTS7147SSCR
| 制造商 | SOURIAU SAS |
| 描述 | Standard Circular Connector 7P Sckt Receptacle Jam Nut Size 14 CONN RCPT JAM NUT 7POS F SCREW 7 Pole Female Straight Panel Mount MIL Spec Circular Connector, Shell Size 14 with Female Contacts JamNutReceptacle Panel Mount Socket UTS Trim Trio UTS 7P Female 14, UTS7147SSCR, Souriau Souriau 7路 面板安装 直向 连接器 插座 , 母触点 |
| 分类 |
商业参数
| 商标名 | Trim Trio | 其他名称 | SOU1537 |
| 标准包装数量 | 25 | 工厂包装数量 | 25 |
合规参数
| RoHS | Compliant | ||
电气参数
| 额定电压 | 500V | 极数 | 7 |
| 最大额定电流 | 10A | 保护电压（VP）（2416） | IP 68/69 K |
机械参数
| 外形尺寸(长x宽) | 14 | 包装方式 | Bulk |
| 外壳尺寸 | 14 | 方向 | N (Normal) |
| 外壳样式 | Jam Nut | 端接方式 | Screw |
| 触头类型 | 母座 | 安装类型 | Panel Mount, Bulkhead - Front Side Nut |
| 连接器类型 | Receptacle, Female Sockets | 接触镀层 | Gold |
| 紧固类型 | Bayonet Lock | 外壳材料（壳体） | Thermoplastic |
| 连接器样式 | straight | 插入角度 | 14-7 |
| 锁定特性 | Bayonet locking | 触头材料 | Copper Alloy |
| 壳体材料 | Plastic | 端接排数 | 螺钉拧紧 |
| 端接样式 | Screw | 第一触头极性 | Female |
| 触点数 | 7 | 位数 | 7 |
| 外壳尺寸-插件 | 14-7 | 第一连接器极性 | Female |
| 外壳材料及表面处理 | Thermoplastic | 接触镀层厚度 | 16µin (0.40µm) |
产品信息
| 连接器性别 | Female | 系列 | UTS |
| 产品特性 | Cap (Cover), Dust | CAD图纸 | 3D CAD Model |
| 适配器类型 | JamNut | 产品子类型 | Receptacles |
| 连接方式 | 0.5...2.5 mm² | 输出配置 | Panel Mount, Bulkhead - Front Side Nut |
环境参数
| 防护等级 | IP68/69K - Dust Tight, Waterproof | 工作温度 | -40°C ~ 105°C |
文档与媒体
