点击放大查看

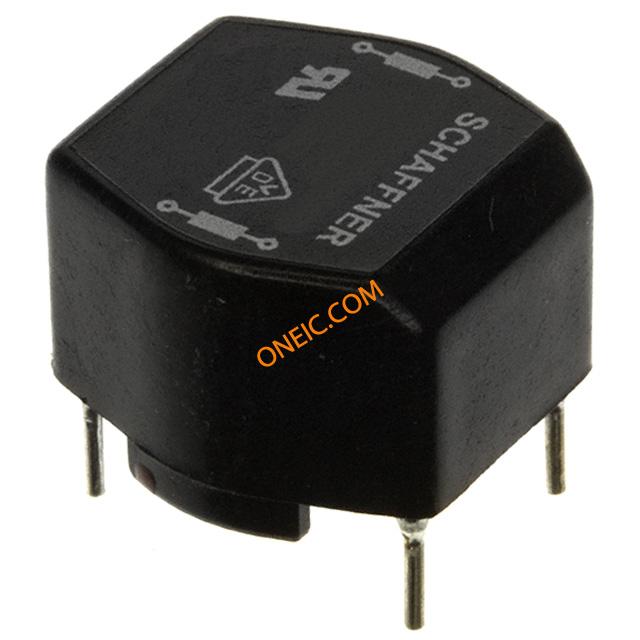

RN112-1.5-02
| 制造商 | |
| 描述 | Common Mode Filters / Chokes RN112-1.5/02 Common Mode Chokes Dual 3.3mH 10kHz 1.5A Thru-Hole CHOKE COMPENSATED 3.3MH HORZ Schaffner 3.3mH -30 to +50% Current Compensated Choke, 1.5A Idc, 135mΩ Rdc CHOKE, COM/ASYM MODE, 2X3.3MH, 1.5A CHOKE,RN112-1,5/02 Inductor, radial 3.3 mH (2x) 1.5 A (2x), RN112-1,5/02, Schaffner Schaffner RN 系列 3.3 mH -30 → +50% 电流补偿扼流圈, 1.5A Idc, 135mΩ Rdc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Chokes | 交货时间 | 23 Days |
| 子类别 | Common Mode Chokes | 零件号别名 | 1,5/02 112- RN RN112-1.5/02 |
| 产品类别 | Common Mode Filters / Chokes | 标准包装数量 | 25 |
| 工厂包装数量 | 33 | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85045020 |
| 认证机构 | :UL, VDE | 材料阻燃等级 | :UL94V-0 |
电气参数
| 电流 | 1.5A | 核心类型 | :Common / Asymmetrical |
| 容差 | - 30 %, + 50 % | 电感量 | 3.3 mH |
| 滤波器类型 | Power Line | 量程（°/s） | :SCHAFFNER - RN Series |
| 测试频率 | 10 kHz | 测试电压 | :1500V |
| 额定电压 | 250VAC | 电感量范围 | :+50%, -30% |
| 额定直流电流 | :1.5A | 直流电阻（DCR） | 135 mOhm |
| 击穿电压 | 1.5kVAC | 最大额定电流 | 1.5 A |
| 直流电阻（DCR）（最大） | :0.135ohm | 自谐振频率 | DC to 1 kHz |
| 初始电阻（最小） | 135 mOhms | ||
机械参数
| 深度 | 17.4mm | 宽度 | 17.1 mm |
| 高度 | 12.9mm | 长度 | 18mm |
| 重量 | 0.0009 | 包装方式 | Tray |
| 屏蔽 | Unshielded | 高度（最大） | 0.508" (12.90mm) |
| 柱间距 | 15mm | 安装类型 | Through Hole |
| 引脚数 | :4 | 封装形式 | 12.6 mm |
| 总长度 | 18 | 尺寸/外形 | 17.1 mm W x 17.7 mm L x 12.6 mm H |
| 端接样式 | Through Hole | 总体尺寸 | :17.7mm x 17.1mm x 12.6mm |
产品信息
| 类型 | Current Compensated Chokes | 系列 | RN |
| 配置 | Dual | 线路数量 | 2 |
| 行业别名 | RN 112-1.5/02, RN112-1.5/02 | 适用产品/相关产品 | RN112-1.5/02 |
环境参数
| 工作温度 | - 40 C to + 125 C | ||
