1897555
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | Pluggable Terminal Blocks QC 0.5/ 3-STF-3.81 Conn Terminal Block F 3 POS 3.81mm ST Panel Mount 6A TERM BLOCK PLUG 3POS STR 3.81MM Printed-circuit board connector QC 0,5/ 3-STF-3,81 QC05/3-STF-381 Phoenix Contact MINI COMBICON QC 系列 3.81mm 节距 3 路 母 绿色 插头, IDC端接 |
| 分类 |
商业参数
| 产品 | Plugs | 商标名 | COMBICON Control |
| 其他名称 | QC0,5/3-STF-3,81 | 产品类别 | Pluggable Terminal Blocks |
| 标准包装数量 | 50 | 工厂包装数量 | 50 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 电流 | 6A | 电压 | 300V |
| 额定电压 | 200 V | 最大额定电流 | 6 A |
| 最小输入电压 | 200V | ||
机械参数
| 颜色 | Green | 深度 | 22.3 |
| 间距 | 3.81 mm | 高度 | 12.9 |
| 重量 | 3.421574 oz | 材料（通用） | 聚酰胺，镀锡 |
| 包装方式 | Bulk | 导线线规 | 20-24 AWG |
| 端接方式 | IDC | 安装类型 | Straight |
| 连接器类型 | 母座 | 接触镀层 | Tin |
| 排数 | 1 | 插头进线方向 | 180° |
| 壳体材料 | Polyamide | 总长度 | 21.82 |
| 端接排数 | IDC | 端接样式 | IDC / IDT |
| 触点数 | 3 | 位数 | 3 |
| 接线端子类型 | Plug, Female Sockets | 线规或范围 - AWG | 22-20 |
产品信息
| 类型 | Wire to Wire | 连接器性别 | F |
| 系列 | QC | 产品特性 | Flange |
| 层数 | 1 | 每层位数 | 3 |
文档与媒体
相关型号
1763708
Phoenix Contact
Pluggable Terminal Blocks MC 1.5/ 3-GF-3.81 BK Conn Wire to Board HDR 3 POS 3.81mm Solder RA Thru-Hole TERM BLOCK HDR 3POS R/A 3.81MM MC15/3-GF-381BK
1879463
Phoenix Contact
Pluggable Terminal Blocks DFK-MC 1.5/ 3-GF- 3,81 BK Conn Shrouded Header HDR 3 POS 3.81mm TERM BLOCK DFK-MC15/3-GF-381BK

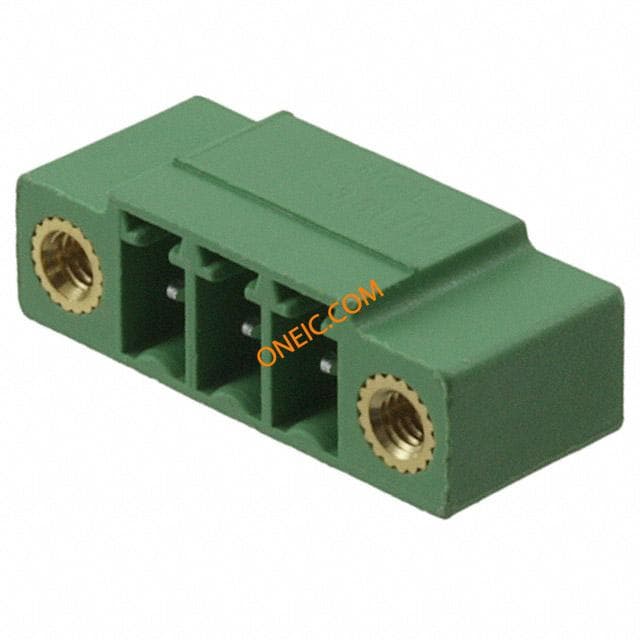

1827871
Phoenix Contact
Pluggable Terminal Blocks 3.81mm 3P HDR W/FLG Conn Shrouded Header HDR 3 POS 3.81mm Solder RA Thru-Hole TERM BLOCK HDR 3POS R/A 3.81MM Header for PCB plug connector MC 1,5/ 3-GF-3,81 MC15/3-GF-381 Phoenix Contact COMBICON MC 系列 3路 3.81mm节距 PCB 接线端子块 , 焊接端接, 8A

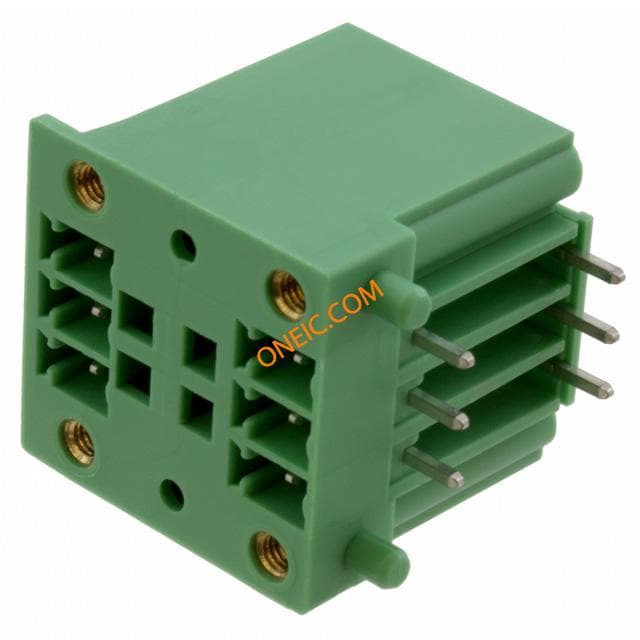

1842924
