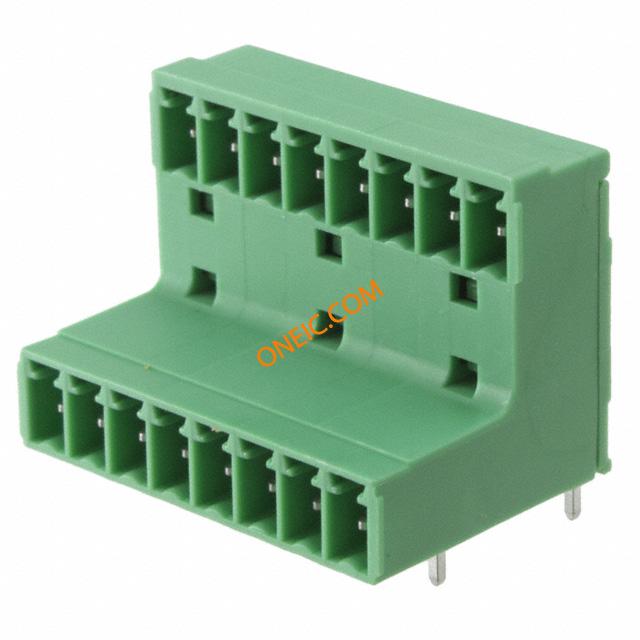

1843130
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | Pluggable Terminal Blocks 3.81mm 8P HDR DBL LV Conn Wire to Board HDR 16 POS 3.81mm Solder RA Thru-Hole TERM BLOCK HDR 16POS R/A 3.81MM Header for PCB plug connector MCD 1,5/ 8-G1-3,81 MCD15/8-G1-381 Phoenix Contact COMBICON MCD 系列 8路 3.81mm节距 PCB 接线端子块 , 焊接端接, 8A |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Headers | 商标名 | COMBICON Control |
| 零件号别名 | 1,5/ 8-G1-3,81 MCD | 产品类别 | Pluggable Terminal Blocks |
| 标准包装数量 | 50 | 工厂包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 电流 | 8A | 电压 | 300V |
| 额定电压 | 160 V | 最大额定电流 | 8 A |
| 最小输入电压 | 160V | ||
机械参数
| 颜色 | Green | 深度 | 21.9 |
| 间距 | 0.150" (3.81mm) | 高度 | 22.7 |
| 重量 | 4.127054 oz | 包装方式 | Bulk |
| 端接方式 | Solder | 外壳颜色 | Green |
| 安装类型 | Right Angle | 接触镀层 | Tin |
| 排数 | 2 | 触头材料 | 锡 |
| 壳体材料 | Polyamide | 总长度 | 31.87 |
| 端接排数 | 焊接 | 端接样式 | Through Hole |
| 排针方向 | 90°, Right Angle | 触点数 | 16 |
| 位数 | 16 | 接线端子类型 | Header, Male Pins, Shrouded (4 Side) |
产品信息
| 类型 | Wire to Board | 连接器性别 | HDR |
| 系列 | MCD | 层数 | 2 |
| 每层位数 | 8 | ||
