1827703
| 制造商 | |

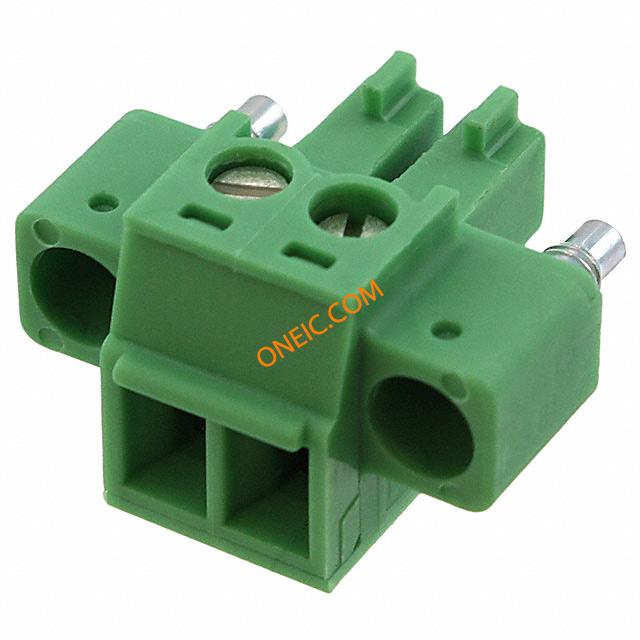

| 描述 | Pluggable Terminal Blocks 3.81mm 2P PLG W/FLG Conn Terminal Block F 2 POS 3.81mm Screw RA Panel Mount 8A TERM BLOCK PLUG 2POS STR 3.81MM Printed-circuit board connector MC 1,5/ 2-STF-3,81 Conn Terminal Blocks F 2 POS 3.81mm Screw RA Panel Mount 8A Conn;TermBlk;PCB;Plug;2;3.81mm;28-16AWG;8A;160V Phoenix Contact MINI COMBICON MC 系列 3.81mm 节距 2 路 母 绿色 直 PCB 管座, 电缆安装, 螺钉端接 |
| 分类 |
商业参数
| 产品 | Plugs | 商标名 | COMBICON Control |
| 零件号别名 | 1,5/ 2-STF-3.81 MC | 产品类别 | Pluggable Terminal Blocks |
| 标准包装数量 | 50 | 工厂包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | 认证机构 | UL,cULus,CSA,VDE |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 电流 | 8A | 电压 | 300V |
| 额定电压 | 160 V | 极数 | 2Poles |
| 最大额定电流 | 8 A | 最小输入电压 | 160V |
| 最小供电电压 | 160V | ||
机械参数
| 颜色 | Green | 深度 | 16.1 mm |
| 间距 | 0.150" (3.81mm) | 宽度 | 16.1mm |
| 高度 | 11.1 mm | 长度 | 18.01mm |
| 重量 | 3.492122 oz | 材料（通用） | 聚酰胺 |
| 包装方式 | Bulk | 导线线规 | 14-30 AWG |
| 方向 | 直 | 端接方式 | Screw |
| 安装类型 | Panel Mount | 连接器类型 | 母座 |
| 接触镀层 | Tin | 安装样式 | Panel |
| 排数 | 1 | 插头进线方向 | 180° |
| 壳体材料 | Polyamide | 总长度 | 18.01 mm |
| 主要材料 | PCB | 端接排数 | 螺钉 |
| 插针孔直径 | 3.81mm | 端接样式 | Screw |
| 触点数 | 2 | 位数 | 2 |
| 接线端子类型 | Plug, Female Sockets | 进线位置 | Front |
| 线规或范围 - AWG | 28-16 | ||
产品信息
| 类型 | Terminal Block | 级别 | SingleLevel |
| 连接器性别 | F | 系列 | MC |
| 产品特性 | Flange | 制造商全称 | MCSeries |
| 层数 | 1 | 基础产品编号 | MC1,5/2-STF-3,81 |
| 每层位数 | 2 | ||
