点击放大查看
1830596
| 制造商 | |
| 描述 | Pluggable Terminal Blocks 3.81mm 2P HDR W/FLG Conn Wire to Board HDR 2 POS 3.81mm Solder ST Thru-Hole TERM BLOCK HDR 2POS VERT 3.81MM Header for PCB plug connector MCV 1,5/ 2-GF-3,81 MCV15/2-GF-381 Phoenix Contact COMBICON MCV 系列 2路 3.81mm节距 PCB 接线端子块 , 焊接端接, 8A |
| 分类 |
商业参数
| 产品 | Headers | 商标名 | COMBICON Control |
| 零件号别名 | 1,5/ 2-GF-3,81 MCV | 产品类别 | Pluggable Terminal Blocks |
| 标准包装数量 | 250 | 工厂包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电流 | 8A | 电压 | 300V |
| 额定电压 | 160 V | 最大额定电流 | 8 A |
| 最小输入电压 | 160V | 最小供电电压 | 160V |
机械参数
| 颜色 | Green | 深度 | 7.25 mm |
| 间距 | 0.150" (3.81mm) | 高度 | 9.2 mm |
| 重量 | 4 oz | 包装方式 | Bulk |
| 端接方式 | Solder | 外壳颜色 | Green |
| 安装类型 | Straight | 接触镀层 | Tin |
| 安装样式 | Through Hole | 排数 | 1 |
| 触头材料 | 锡 | 壳体材料 | Polybutylene Terephthalate |
| 总长度 | 18.01 mm | 端接排数 | 焊接 |
| 端接样式 | Through Hole | 排针方向 | Vertical |
| 触点数 | 2 | 位数 | 2 |
| 接线端子类型 | Header, Male Pins, Shrouded (4 Side) | ||
产品信息
| 类型 | Wire to Board | 连接器性别 | HDR |
| 系列 | MCV | 产品特性 | Flange |
| 层数 | 1 | 每层位数 | 2 |
文档与媒体
相关型号
1897542
Phoenix Contact
Pluggable Terminal Blocks QC 0 5/ 2-STF-3 81 Conn Terminal Block F 2 POS 3.81mm ST Panel Mount 6A TERM BLOCK PLUG 2POS STR 3.81MM Printed-circuit board connector QC 0,5/ 2-STF-3,81 QC05/2-STF-381 Phoenix Contact MINI COMBICON QC 系列 3.81mm 节距 2 路 母 绿色 插头, IDC端接
1845219
Phoenix Contact
Pluggable Terminal Blocks MC 1.5/2-STF-3.81 AU Plug Component, Pitch 3.81 mm TERM BLOCK PLUG 2POS STR 3.81MM MC15/2-STF-381AU
1759770
Phoenix Contact
プラグ着脱可能ターミナルブロック MC 1,5/ 2-ST F-3,81 BK Conn Terminal Block PL 2 POS 3.81mm Screw 8A TERM BLOCK PLUG 2POS STR 3.81MM Pluggable Terminal Blocks MC 1,5/ 2-ST F-3,81 BK MC15/2-STF-381BK

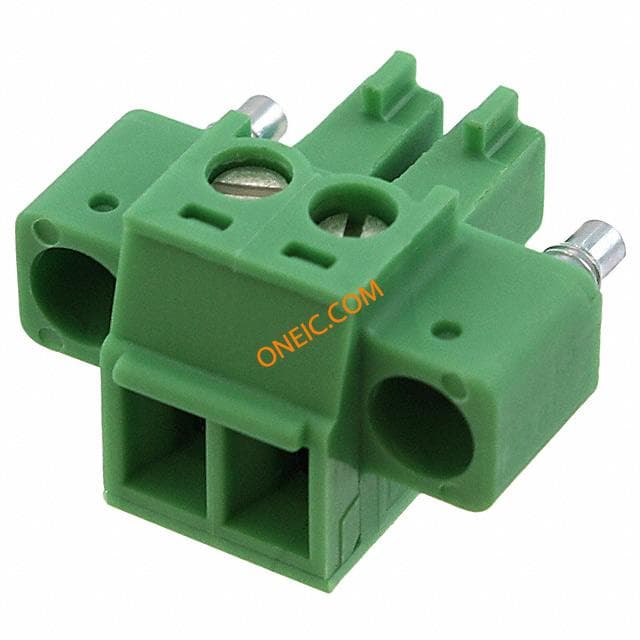

1827703
