点击放大查看

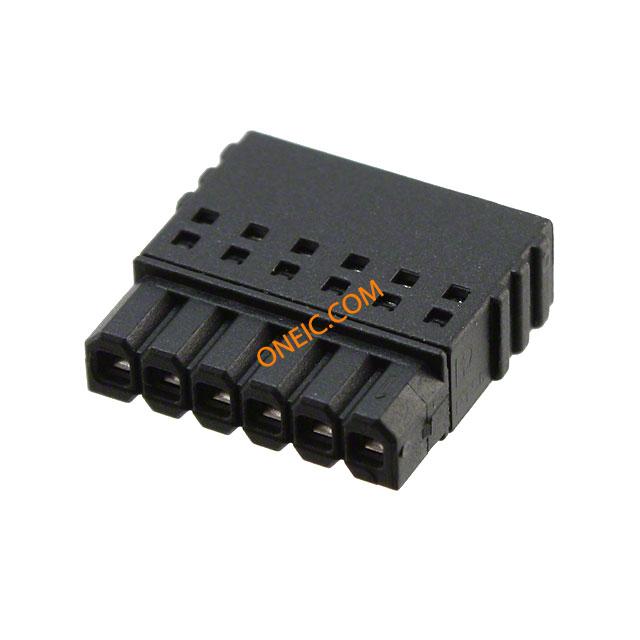

1778874

制造商	Phoenix Contact GmbH & Co. KG
描述	Pluggable Terminal Blocks PTSM 0,5/ 6-P-2,5 Conn Power PL 6 POS 2.5mm ST Cable Mount 6 Terminal 1 Port TERM BLOCK PLUG 6POS STR 2.5MM Conn;TermBlk;Plug;Mini;SpringCage;6;2.5mm;26-20AWG;5A;150V Phoenix Contact COMBICON PTSM 系列 2.5mm 节距 6 路公直插头, 电缆安装, 弹簧笼端接
分类	连接器解决方案接线端子接线端子与连接器（通用型）

对参数有疑问？问 AI 助手

商业参数

产品	Pluggable Terminal Blocks	商标名	COMBICON Compact
产品类别	Pluggable Terminal Blocks	标准包装数量	100
工厂包装数量	100

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
材料阻燃等级	UL 94 V-0

电气参数

电流	5A	电压	150V
额定电压	160 V	极数	6Poles
最大额定电流	6 A	最小输入电压	160V

机械参数

颜色	Black	深度	15mm
间距	0.098" (2.50mm)	宽度	16.1 mm
高度	5 mm	长度	15 mm
包装方式	Bulk	导线线规	20-26 AWG
方向	直	端接方式	Screwless
安装类型	Straight	连接器类型	公插
接触镀层	Tin	插头进线方向	180°
壳体材料	Polyamide	总长度	16.1
主要材料	MiniPCB	端接排数	弹簧笼
插针孔直径	2.5mm	端接样式	Push-In
触点数	6	位数	6
接线端子类型	Plug, Female Sockets	线规或范围 - mm²	20

产品信息

类型	Power	级别	SingleLevel
连接器性别	PL	系列	COMBICON PTSM
CAD图纸	3D CAD 模型	制造商全称	PTSMSeries
端口数	1	层数	1
基础产品编号	PTSM0,5/6-P-2,5	每层位数	6

文档与媒体

PDF 文档

1778874

相关型号

1778599

Phoenix Contact

Pluggable Terminal Blocks PTSM 0,5/ 6-HV-2,5 THR R32 Conn Shrouded Header HDR 6 POS 2.5mm Solder ST Thru-Hole TERM BLOCK HDR 6POS VERT 2.5MM Conn;TermBlk;PCB;Header;SnglLvl;SMT;Sldr;6Pole;2.5mmPitch;COMBICONSeries

¥5.0304

详情

1205202

Phoenix Contact

Screwdrivers, Nut Drivers & Socket Drivers SZS 0 4X2 0 Micro Screwdriver, Bladed, Size 0.4 X 2.0 X 60mm SCREWDRIVER SLOT 0.4X2MM 6.18" Insulated terminal block screwdriver SZS04X20

¥97.6480

详情

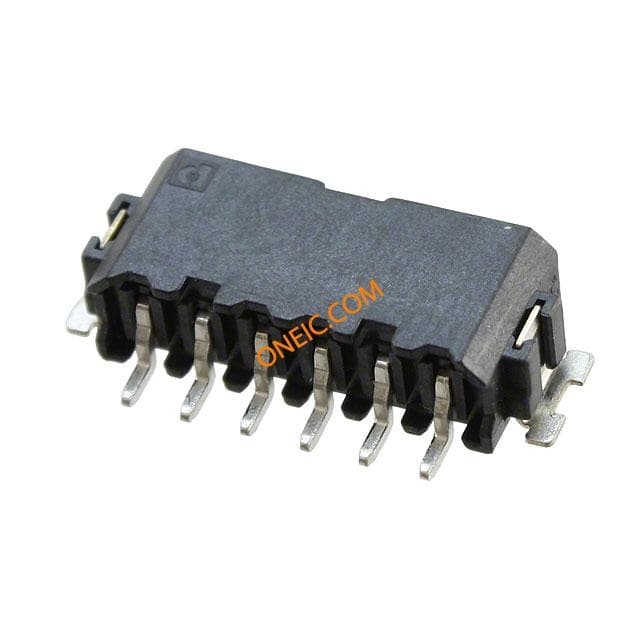

1778803

Phoenix Contact

Pluggable Terminal Blocks PTSM 0,5/ 6-HH-2,5 SMD R44 Conn Shrouded Header HDR 6 POS 2.5mm Solder RA SMD TERM BLOCK HDR 6POS R/A 2.5MM Conn;TermBlk;PCB;Header;SnglLvl;SMT;Sldr;6Pole;2.5mmPitch;COMBICONSeries

¥15.9997

详情

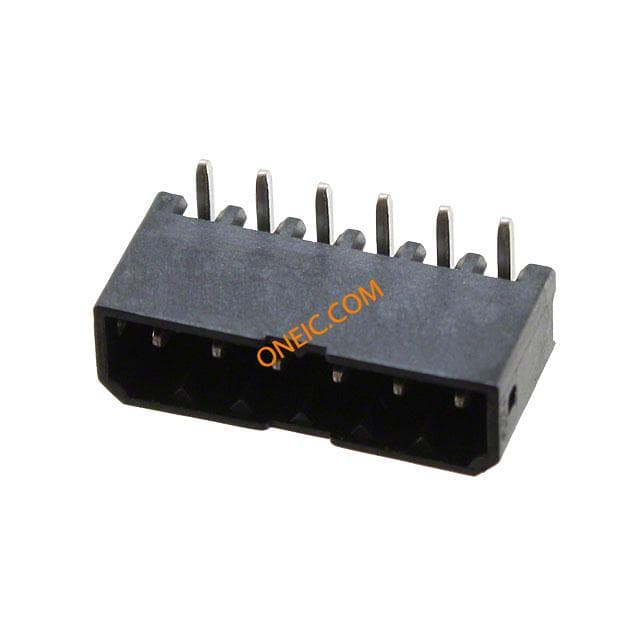

1778667
