点击放大查看
1778599
| 制造商 | |
| 描述 | Pluggable Terminal Blocks PTSM 0,5/ 6-HV-2,5 THR R32 Conn Shrouded Header HDR 6 POS 2.5mm Solder ST Thru-Hole TERM BLOCK HDR 6POS VERT 2.5MM Conn;TermBlk;PCB;Header;SnglLvl;SMT;Sldr;6Pole;2.5mmPitch;COMBICONSeries |
| 分类 |
商业参数
| 产品 | Headers | 商标名 | COMBICON Compact |
| 其他名称 | 277-2305-1 | 产品类别 | Pluggable Terminal Blocks |
| 标准包装数量 | 330 | 工厂包装数量 | 330 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 认证机构 | UL,CUL | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 电流 | 6A | 电压 | 150V |
| 额定电压 | 160 V | 极数 | 6Poles |
| 最大额定电流 | 6 A | 最小输入电压 | 160V |
机械参数
| 颜色 | Black | 深度 | 5 |
| 间距 | 2.5 mm | 宽度 | 16.7 mm |
| 高度 | 7.5 mm | 长度 | 5 mm |
| 包装方式 | Tape & Reel (TR) | 方向 | Vertical |
| 端接方式 | Solder | 外壳颜色 | Black |
| 安装类型 | Vertical | 接触镀层 | Tin |
| 安装样式 | Through Hole | 排数 | 1 |
| 壳体材料 | Liquid Crystal Polymer | 总长度 | 16.7 |
| 主要材料 | PCB | 插针孔直径 | 2.5mm |
| 端接样式 | Solder | 排针方向 | Vertical |
| 触点数 | 6 | 位数 | 6 |
| 接线端子类型 | Header, Male Pins, Shrouded (4 Side) | ||
产品信息
| 类型 | Shrouded Header | 级别 | SingleLevel |
| 连接器性别 | HDR | 产品特性 | SMT |
| 制造商全称 | COMBICON | 层数 | 1 |
| 基础产品编号 | PTSM0,5/6-HV-2,5-THRR32 | 每层位数 | 6 |
| 应用细节 | THR | ||
环境参数
| 机械寿命 | New Technology: Cutting edge technology for the newest designs. | ||
相关型号

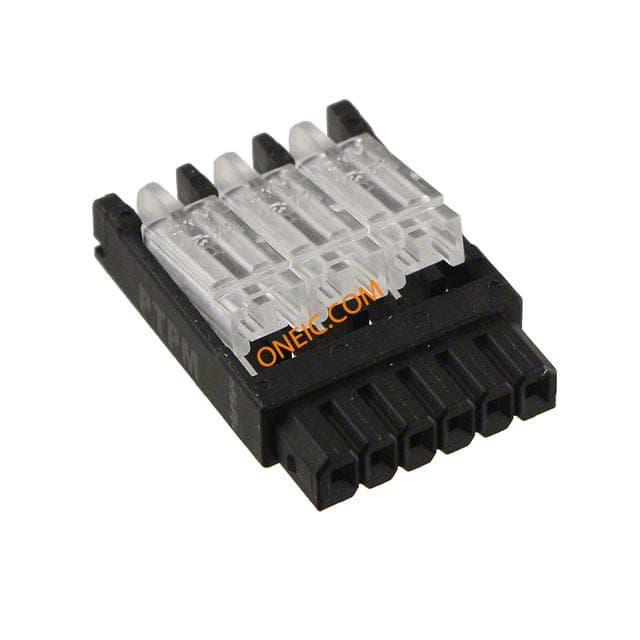

1780545
Phoenix Contact
プラグ着脱可能ターミナルブロック PTPM 0,4/ 6-P-2,5 Conn Power PL 6 POS 2.5mm IDT ST Cable Mount 6 Terminal 1 Port CONN PLUG 4A IDC 6POS 2.5MM Pluggable Terminal Blocks PTPM 0,4/ 6-P-2,5 Conn;TermBlk;Plug;Mini;IDC;6;2.5mm;26AWG;.4mm Phoenix Contact PTPM Series 系列 2行 6路 2.5mm节距 公 IDC 连接器 , 电缆安装
1780493
Phoenix Contact
Pluggable Terminal Blocks PTPM 0,2/ 6-P-2,5 Conn Power PL 6 POS 2.5mm IDT ST Cable Mount 6 Terminal 1 Port CONN PLUG 2A IDC 6POS 2.5MM Conn;TermBlk;Plug;Mini;IDC;6;2.5mm;26AWG;.2mm Phoenix Contact PTPM Series 系列 2行 6路 2.5mm节距 公 IDC 连接器 , 电缆安装

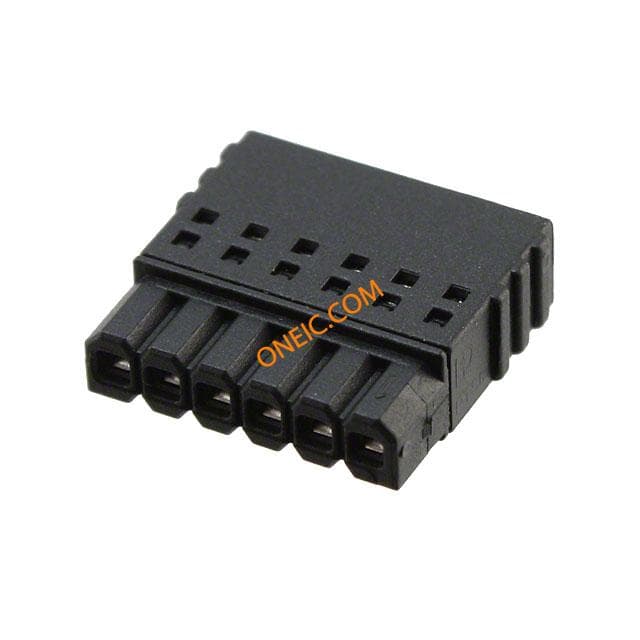

1778874
