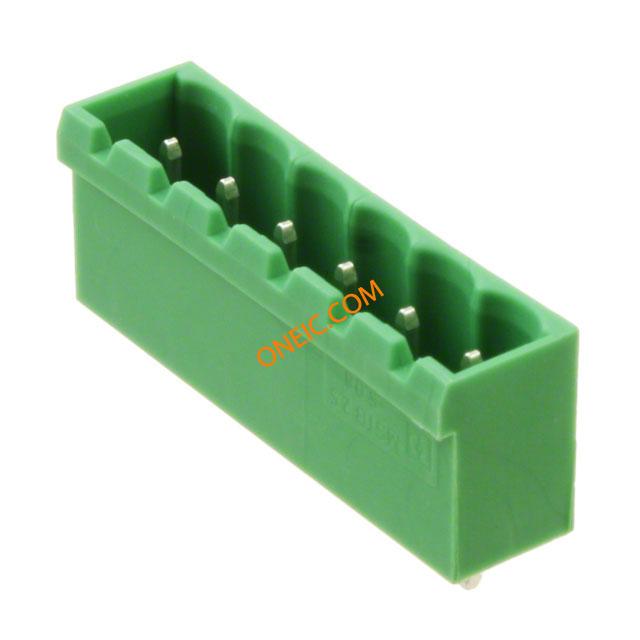

1755778
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | Pluggable Terminal Blocks 5.08 6P HEADER 180DG Conn Shrouded Header HDR 6 POS 5.08mm Solder ST Thru-Hole TERM BLOCK HDR 6POS VERT 5.08MM Conn;TermBlk;PCB;Header;SnglLvl;Sldr;6Pole;5.08mmPitch;COMBICON Phoenix Contact COMBICON MSTBVA 系列 5.08mm节距 6路 (1排) 直 印刷电路板接线端子块, 焊接端接, 12A |
| 分类 |
商业参数
| 产品 | Headers | 交货时间 | 20 Days |
| 商标名 | COMBICON Control | 子类别 | Connector Headers and PCB Receptacles |
| 零件号别名 | 2.5/ 6-G-5.08 MSTBVA | 产品类别 | Pluggable Terminal Blocks |
| 标准包装数量 | 100 | 工厂包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 标准 | ULRecognized,CSACertified | 认证机构 | UL,CUL,CSA |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 电流 | 12A | 电压 | 300V |
| 额定电压 | 250 V | 极数 | 6Poles |
| 输出电流 | 12A | 标称电压 | 250V |
| 最大额定电流 | 12 A | 最小输入电压 | 250V@IEC|300V@UL |
| 最小供电电压 | 250V | 保护电压（VP）（2416） | 4kV |
机械参数
| 颜色 | Green | 深度 | 8.6 mm |
| 间距 | 0.200" (5.08mm) | 高度 | 12 mm |
| 重量 | 5.467464 oz | 包装方式 | Bulk |
| 方向 | 直 | 端接方式 | Solder |
| 孔径 | 1.4mm | 外壳颜色 | Green |
| 安装类型 | Straight | 接触镀层 | Tin |
| 安装样式 | Through Hole | 排数 | 1 |
| 壳体材料 | Polybutylene Terephthalate | 总长度 | 32.48 mm |
| 主要材料 | PCB | 尺寸/外形 | 32.48mmLx12.6mmW |
| 端接排数 | 焊接 | 插针孔直径 | 5.08mm |
| 端接样式 | Through Hole | 排针方向 | Vertical |
| 触点数 | 6 | 位数 | 6 |
| 接线端子类型 | Header, Male Pins, Shrouded (4 Side) | 绝缘材料 - 材质 | PBT |
| 法兰下方引脚尺寸 | 1x1mm | ||
产品信息
| 类型 | Shrouded Header | 级别 | SingleLevel |
| 连接器性别 | HDR | 系列 | MSTBVA |
| CAD图纸 | 3D CAD 模型 | 制造商全称 | COMBICON |
| 行业别名 | MSTBVA 2, 5/ 6-G-5, 08 | 层数 | 1 |
| 基础产品编号 | MSTBVA2,5/6-G-5,08 | 每层位数 | 6 |
