点击放大查看

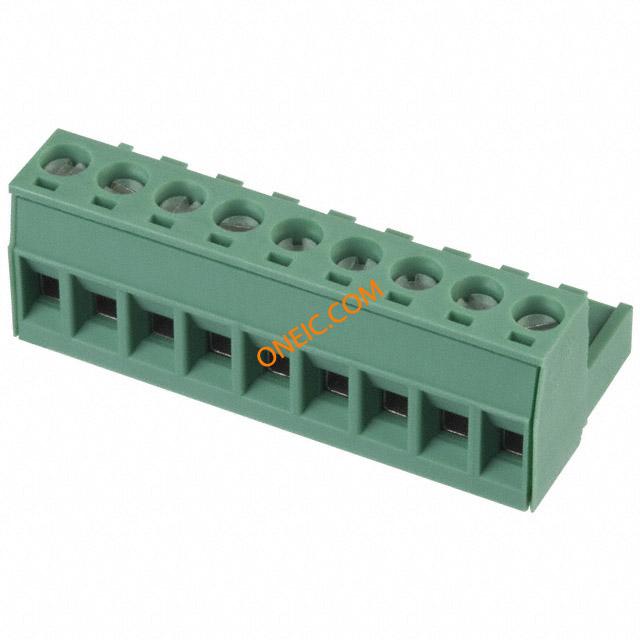

1754588
| 制造商 | |
| 描述 | Pluggable Terminal Blocks 5.00 9P PLUG 180DEG Conn Terminal Block F 9 POS 5mm Screw RA Cable Mount 12A TERM BLOCK PLUG 9POS STR 5MM Printed-circuit board connector MSTB 2,5/ 9-ST Conn Terminal Blocks F 9 POS 5mm Screw RA Cable Mount 12A Conn;TermBlk;Plug;Screw;9;5mm;30-12AWG;10A;300V;PA Phoenix Contact COMBICON MSTB 系列 5mm 节距 9 路 母 绿色 直 插头, 插入式, 螺钉端接 |
| 分类 |
商业参数
| 产品 | Plugs | 交货时间 | 20 Days |
| 商标名 | COMBICON Control | 子类别 | Connector Terminal Blocks |
| 产品类别 | Pluggable Terminal Blocks | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 电流 | 15A | 电压 | 300V |
| 额定电压 | 250 V | 最大额定电流 | 12 A |
| 最小输入电压 | 320V | 最小供电电压 | 250V |
机械参数
| 颜色 | Green | 深度 | 18.2 mm |
| 间距 | 0.197" (5.00mm) | 宽度 | 40mm |
| 高度 | 15 mm | 重量 | 1.323 lbs |
| 材料（通用） | 聚酰胺 | 包装方式 | Bulk |
| 导线线规 | 12-30 AWG | 方向 | 直 |
| 端接方式 | Screw | 安装类型 | Cable Mount |
| 连接器类型 | 母座 | 接触镀层 | Tin |
| 安装样式 | Cable | 排数 | 1 |
| 插头进线方向 | 180° | 壳体材料 | Polyamide |
| 总长度 | 45 mm | 端接排数 | 螺钉 |
| 端接样式 | Screw | 触点数 | 9 |
| 位数 | 9 | 接线端子类型 | Plug, Female Sockets |
| 线规或范围 - AWG | 24-12 | ||
产品信息
| 类型 | Terminal Block | 连接器性别 | F |
| 系列 | MSTB | 产品特性 | Retention Latches (Non-Wire Side) |
| 行业别名 | MSTB 2, 5/ 9-ST | 层数 | 1 |
| 每层位数 | 9 | ||
