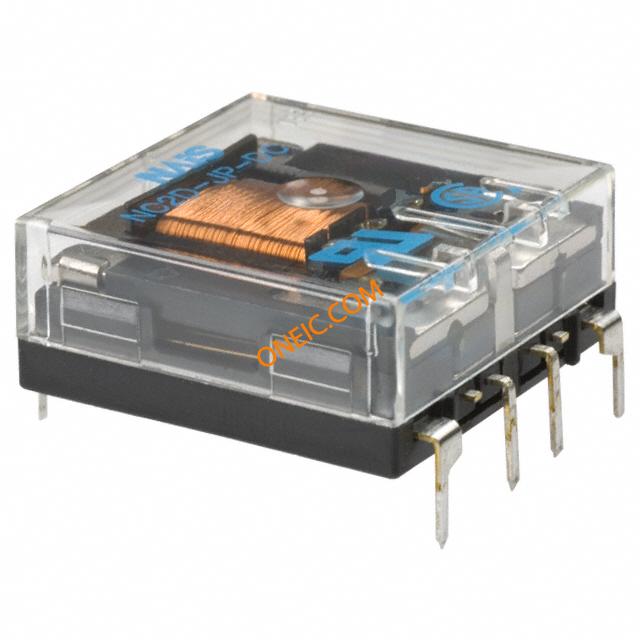

NC2D-JP-DC24V
| 制造商 | |
| 描述 | General Purpose Relays 5A 24VDC DPDT FLAT PCB Electromechanical Relay DPDT 5A 24VDC 1.6KOhm Through Hole RELAY GEN PURPOSE DPDT 5A 24V POWER RELAY, DPDT, 24VDC, 5A, PC BOARD General Purpose Relay Coil Voltage: 24 VDC Contact Configuration: 2C DPDT Current: 5 Amps Mounting: PC Board Operating Function: Single Side Stable |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | General Purpose Relays | 标准包装数量 | 20 |
| 工厂包装数量 | 20 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | 欧盟RoHS | Compliant |
| 海关税号 | 85364110 | 抗辐射加固 | No |
电气参数
| 线圈类型 | Single Side Stable | 线圈功率 | 360 mW |
| 量程（°/s） | :PANASONIC EW - NC Series | 线圈电流 | 15mA |
| 线圈电压 | 24V | 释放时间 | 10ms |
| 额定功率 | 150W|1.25kVA | 可见输出 | No |
| 额定电压 | 30 | 线圈电阻 | 1.6 kOhms |
| 推频（MHz/V） | No | 输出电流 | :5A |
| 供电电压 | 24 VDC | 开关电压 | 250VAC - Max |
| Vgs(th)（最大）@ Id | 2.4 VDC | 钳位电压 | 19.2VDC |
| 额定交流电压 | 250V | 二极管配置 | No |
| 最大额定电流 | 5 | 触点电压（最大） | :250V |
| 最小输入电压 | 2.4VDC | 平均正向功率 | 360 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 19.2 VDC | 触点额定电流 | 5A |
| 数字供电电压 | :30V | 直流反向电压（Vr）（最大） | 30 V |
| 高侧电压（自举）最大 | 19.2VDC | ||

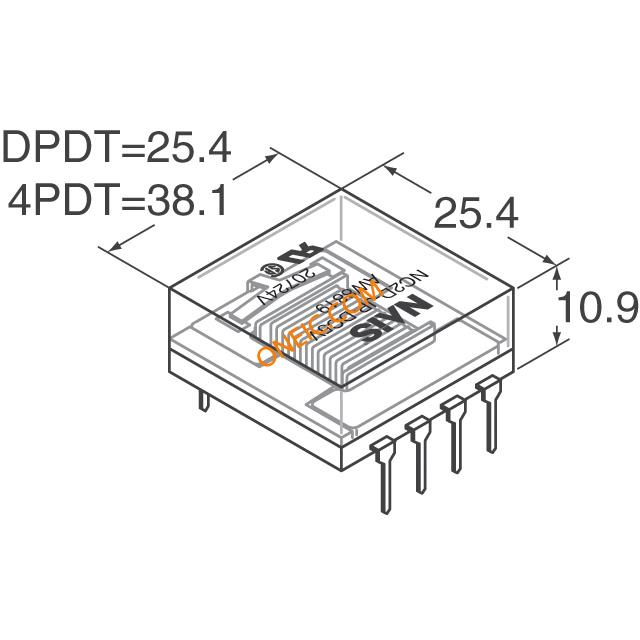

机械参数
| 密封 | Unsealed | 深度 | 25.4 mm |
| 高度 | 10.9 mm | 重量 | 0.014 |
| 包装方式 | Bulk | 触点形式 | 2 Form C (DPDT-BM) |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 封装形式 | Dust Cover | 冷却的封装 | Dust Cover |
| 触头材料 | Silver Nickel | 总长度 | 25.4 mm |
| 端接样式 | Solder Terminal | 触点数 | 8 |
| 接触件端接 | Solder Terminal | 位数 | 8 |
| 典型触点布局 | DPDT | ||
产品信息
| 类型 | Power Relay | 系列 | :NC |
| 继电器类型 | Non-Latching | 按下测试类型 | No |
环境参数
| 动作时间 | 20ms | 工作温度 | -40°C ~ 70°C |
