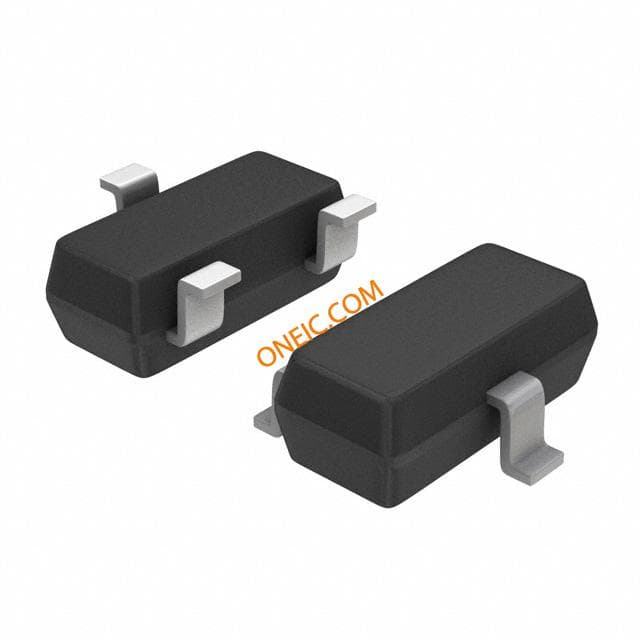

MMBZ5V6ALT1G
| 制造商 | onsemi |
| 描述 | ESD Suppressor TVS 16KV 3-Pin SOT-23 T/R TVS DIODE 3VWM 8VC SOT23 TVS Diode Uni-Directional MMBZ5V6ALT1G Dual, Single 8V, 24W, SOT-23 3-Pin TVS Diode Arrays 5.6V 225mW Dual Common Anode ESD PROTECTION DIODE, 3V, SOT-23-3 DIODE, ZENER, 5.6V, 0.225W SUPPRESSOR,VOLTAGE;0.9VZ(MAX.);24WDISSIPATION TVS diode, 3.0 V SOT-23, MMBZ5V6ALT1G, ON Semiconductor ON Semiconductor 单向 TVS 二极管, 24W, 8V, 3针 SOT-23封装 TVS Diodes - Transient Voltage Suppressors 5.6V 225mW Dual Common Anode |
| 分类 |
商业参数
| 其他名称 | MMBZ5V6ALT1GOSCT | 产品类别 | TVS Diode Arrays |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 3000 |
| 标准封装名称 | SOT-23 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 抗辐射加固 | No | ESD保护 | 16@HBM/0.4@MM |
电气参数
| 通道数 | 2 Channels | 额定电压 | 3 V |
| 浪涌电流 | 3 A | 输出电流 | :20mA |
| 供电电压 | 3V | 漏电流 | 5uA |
| 工作电压 | 3V | 元件数量 | 2 |
| 峰值脉冲功率 | 24W | 钳位电压 | 8 V |
| 跳闸电流 | 20 mA | 二极管配置 | :Dual Common Anode |
| 击穿电压 | 5.32V | 电源线保护 | No |
| 最小供电电压 | 3 V | 最大功耗 | :24W |
| 单向通道数 | 2 | 齐纳电压（标称）(Vz) | :5.6V |
| 峰值脉冲电流（8/20µs） | 3 A | 反向漏电流 @ Vr | 5 uA |
| 峰值脉冲电流（10/1000µs） | 3A (8/20µs) | 反向关断电压（典型） | 3 V |
机械参数
| 深度 | 1.3 mm | 宽度 | 1.3 |
| 高度 | 0.94 mm | 重量 | 0.000033 |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :3 |
| 封装形式 | TO-236-3, SC-59, SOT-23-3 | 冷却的封装 | SOT-23 |
| 锁定特性 | Zener | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 2.9 mm | 包装数量 | SOT-23 |
| 主要材料 | Zener | 尺寸/外形 | 1.3 mm W x 2.9 mm L |
| 端接样式 | SMD/SMT | 位数 | 3 |
| 外壳尺寸-插件 | 0.94 | 供应商器件封装 | SOT-23-3 (TO-236) |
产品信息
| 类型 | TVS | 系列 | MMBZxxxALT1 |
| 极性 | Unidirectional | 二极管类型 | :ESD Protection |
| 应用 | General Purpose | 制造商全称 | MMBZ5V6ALT1Series |
| 配置 | Dual Common Anode|Single | 端口方向 | Uni-Directional|Bi-Directional |
| 印刷电路板数量 | 3 | 适用产品/相关产品 | Data/Comm,IndustrialEquipment |
环境参数
| 工作温度 | -55 °C | 结工作温度 | 150C |
相关型号
MMBZ5V6ALT1G
on semiconductor
ESD Suppressor TVS 16KV 3-Pin SOT-23 T/R TVS DIODE 3VWM 8VC SOT23 TVS Diode Uni-Directional MMBZ5V6ALT1G Dual, Single 8V, 24W, SOT-23 3-Pin TVS Diode Arrays 5.6V 225mW Dual Common Anode ESD PROTECTION DIODE, 3V, SOT-23-3 DIODE, ZENER, 5.6V, 0.225W SUPPRESSOR,VOLTAGE;0.9VZ(MAX.);24WDISSIPATION TVS diode, 3.0 V SOT-23, MMBZ5V6ALT1G, ON Semiconductor ON Semiconductor 单向 TVS 二极管, 24W, 8V, 3针 SOT-23封装 TVS Diodes - Transient Voltage Suppressors 5.6V 225mW Dual Common Anode
SP0502BAHTG
Littelfuse
TVS Diode Arrays 2 Channel SMT array ESD Suppressor TVS 20KV 3-Pin SOT-23 T/R TVS DIODE ARRAY SOT23 TVS DIODE 5.5VWM 8.5VC SOT23 DIODE, TVS, AVAL, 2 CH, SOT23 TVS DIODE ARRAY, 5.5V, SOT-23 Array,Diode;SOT23;5.5V(Min.)@10uA;30pF(Typ.)@2.5V;SurfaceMount Littelfuse 单向 TVS 二极管阵列, 0.22W, 8.5V, 3针 SOT-23封装

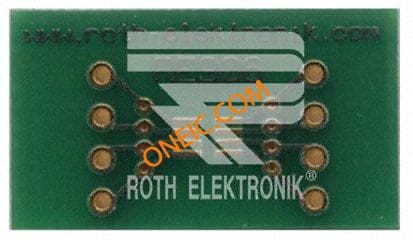

RE906
