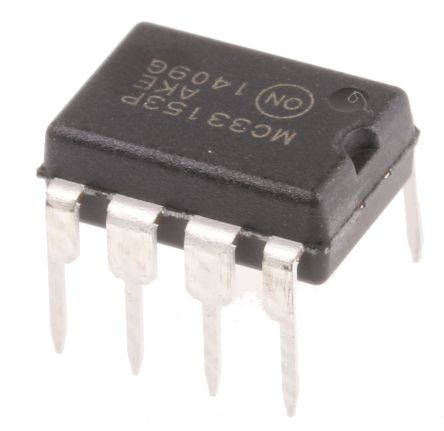

MC33153PG
| 制造商 | onsemi |
| 描述 | Single IGBT Gate Driver 8-Pin PDIP Rail IC DRIVER GATE SINGLE IGBT 8DIP MC33153PG, MOSFET Power Driver 2A Half Bridge, Inverting, Maximum of 20V, 8-Pin PDIP Motor / Motion / Ignition Controllers & Drivers 1A Source/2A Sink IC, IGBT DRIVER, 33153, DIP8 MC33153PG ON Semiconductor MOSFET 功率驱动器, 2A, 半桥, 反相, 8针 PDIP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | MC33153PGOS | 产品类别 | Motor / Motion / Ignition Controllers & Drivers |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 50 |
| 标准封装名称 | PDIP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 抗辐射加固 | No | ||
电气参数
| 延迟时间 | 80ns | 输入类型 | Inverting |
| 额定电压 | :13.9V | 输出电流 | 20 mA |
| 驱动电路 | Inverting | 供电电压 | 11.7 V ~ 20 V |
| 输出数量 | 1 | 最大额定电流 | 20 mA |
| 峰值输出电流 | 2A | 输出电压（最大） | :20V |
| 最小供电电压 | 20 V | 最大功耗 | :1W |
| 传播延迟时间 | :80ns | 输入逻辑高电平 | CMOS |
| 输出源/灌电流 | :1A | 滑臂电阻（欧姆）（典型） | :100kohm |
| 平均整流电流 Io | 20 mA | 峰值脉冲电流（10/1000µs） | 1A |
机械参数
| 宽度 | 7.11mm | 高度 | 5.33mm |
| 长度 | 10.02mm | 重量 | 0.000001 |
| 包装方式 | Rail | 封装体颜色 | :DIP |
| 引脚样式 | Through Hole | 端接方式 | :Through Hole |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | :8 | 封装形式 | 8PDIP |
| 冷却的封装 | PDIP | 材料表面处理 | :- |
| 总长度 | 9.27 | 包装数量 | PDIP |
| 尺寸/外形 | 10.02 x 7.11 x 5.33mm | 位数 | 8 |
| 外壳尺寸-插件 | 5.33(Max) - 0.38(Min) | 供应商器件封装 | 8-PDIP |
产品信息
| 类型 | Single IGBT Gate Driver | 已删除 | Compliant |
| 基本单元 | :33153 | 配置 | Low-Side |
| 模块/板类型 | :Single | 驱动器数量 | 1 |
| 使用的IC/零件 | :MC33153PG | 电机类型 - AC, DC | Half Bridge |
| 印刷电路板数量 | 8 | 配置数 | 1 |
环境参数
| 工作温度 | -40 to 105 °C | 结工作温度 | 105C |
文档与媒体
PDF 文档
相关型号
MC33153PG
on semiconductor
Single IGBT Gate Driver 8-Pin PDIP Rail IC DRIVER GATE SINGLE IGBT 8DIP MC33153PG, MOSFET Power Driver 2A Half Bridge, Inverting, Maximum of 20V, 8-Pin PDIP Motor / Motion / Ignition Controllers & Drivers 1A Source/2A Sink IC, IGBT DRIVER, 33153, DIP8 MC33153PG ON Semiconductor MOSFET 功率驱动器, 2A, 半桥, 反相, 8针 PDIP封装
