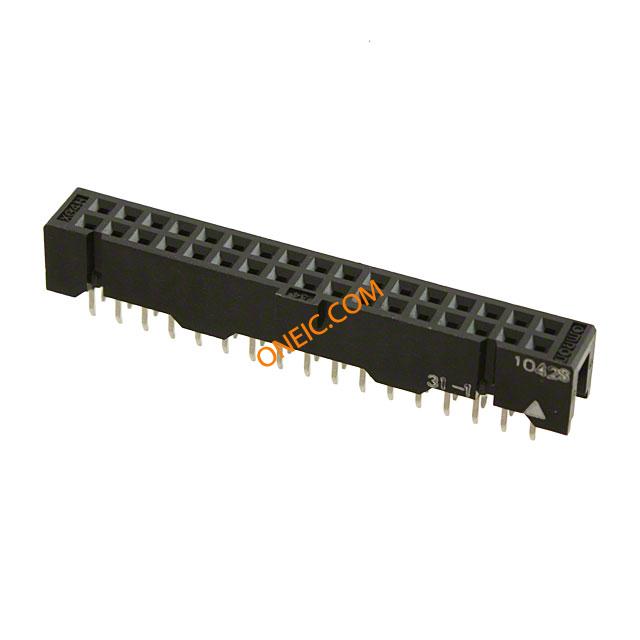

XG4H-3431-1
| 制造商 | |
| 描述 | Board to Board & Mezzanine Connectors BtoB Socket 34Pin Straight 1Polarize Conn Socket Strip SKT 34 POS 2.54mm Solder ST Thru-Hole CONN SOCKET 34POS PRESS FIT PCB |
| 分类 |
商业参数
| 交货时间 | 89 Days | 子类别 | Connector Headers and PCB Receptacles |
| 零件号别名 | 427532 | 产品类别 | Board to Board & Mezzanine Connectors |
| 标准包装数量 | 60 | 工厂包装数量 | 60 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 额定电压 | 300 V | 接触电阻 | 20 |
| 最大额定电流 | 3 A | 绝缘电阻 | 1000 MOhms |
| 最小输入电压 | 300VAC | ||
机械参数
| 颜色 | Black | 深度 | 7.1 |
| 间距 | 0.100" (2.54mm) | 高度 | 7.2 |
| 包装方式 | Bulk | 排间距 | 0.100" (2.54mm) |
| 端接方式 | Solder | 外壳颜色 | Black |
| 安装类型 | Through Hole | 连接器类型 | Receptacle |
| 接触镀层 | Gold Over Nickel | 排数 | 2 |
| 触头材料 | Phosphor Bronze | 壳体材料 | Polybutylene Terephthalate |
| 总长度 | 47.7 | 端接样式 | Through Hole |
| 板面高度 | 0.283" (7.20mm) | 触点数 | 34 |
| 位数 | 34 | 接触镀层厚度 | 5.9µin (0.15µm) |
产品信息
| 类型 | Socket Strip | 连接器性别 | SKT |
| 系列 | XG4 | 产品特性 | Polarizing Key |
| 产品子类型 | Sockets | 加载位置数 | All |
环境参数
| 工作温度 | - 55 C to + 105 C | ||
