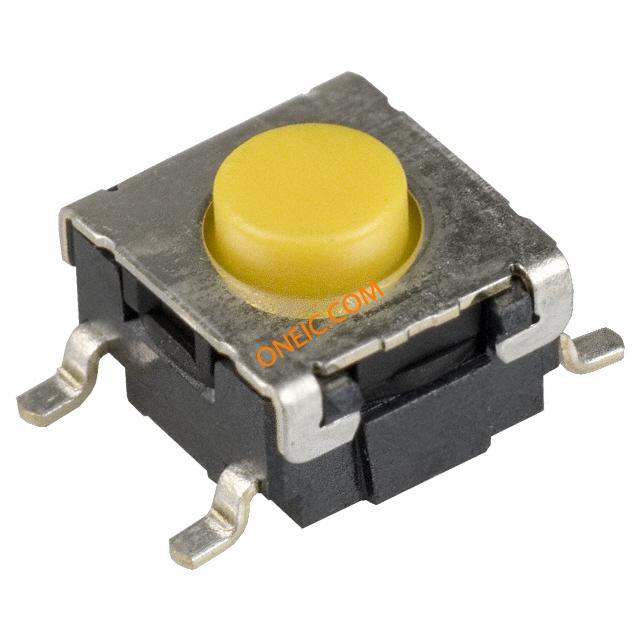

B3S-1002

制造商	Omron Corporation
描述	Switch Tactile N.O. SPST Round Button Gull Wing 0.05A 24VDC 500000Cycle 2.26N SMD Bag Switch Tactile N.O. SPST Round Button Gull Wing 0.05A 24VDC 500000Cycles 2.26N SMD Bag Button Tactile Switch, SPST-NO 0.05 A @ 24 V dc 0.55mm Tactile Switches 6X6X4.3mm 230gF SWITCH, SPST, 0.05A, 24VDC, SMD SWITCH, TACTILE, SPST-NO, 50mA, SMD SWITCH TACTILE SPST-NO 0.05A 24V 欧姆龙(OMRON) 微动开关 Microswitch; 1-position; SPST-NO; 0.05A/24VDC; SMT; 2.26N; 6x6mm Tactile Switch Mounting: Surface Mount Operating direction: Vertical Operating force: 230 gf Travel: - Dimensions: 6.6x6 mm PCB Switch 24 VDC 50 mA SMD yellow, B3S-1002, Omron Electronic Components Omron 黄色按钮式触觉开关 , 单刀单掷 - 常开, 0.05 A@ 24 V 直流 0.55mm
分类	开关轻触开关微型轻触开关

对参数有疑问？问 AI 助手

商业参数

交货时间	365 Days	子类别	Switch Tactile
零件号别名	660201 B3S-1002-BY-OMZ B3S1002BYOMZ B3SZ0006G	产品类别	Tactile Switches
标准包装数量	Bulk	工厂包装数量	100

合规参数

RoHS	Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85365019

电气参数

电路	SPST-NO	额定电压	24 V
开关功能	N.O.	开关电压	OFF-(ON)
接触电阻	:100mohm	介电强度	:500V
最大额定电流	0.05@24VDC A	最大触点电流	:50mA
绝缘电阻	:100Mohm	开关功能/额定值	N.O.
额定电流 - 滤波器	:1mA	触点额定电流	0.05 A @ 24 V dc
触点额定值 @ 电压	0.05A @ 24VDC	连接器类型 - 电压输入	:Solder
供电电压 (Vcc/Vdd)	:24V	直流反向电压（Vr）（最大）	24V
直流触点额定值（阻性负载）	0.05 A / 24 VDC

机械参数

深度	9 mm	形状	round
宽度	:6mm	高度	4.3 mm
长度	:4.3mm	重量	0.010582 oz
外形尺寸(长x宽)	6.60mm x 6.00mm	包装方式	Bag
引脚样式	for PCB	本体尺寸	6 x 6mm
触点形式	SPST	高度（最大）	:4.3mm
致动器类型	Button	安装类型	Surface Mount
行程长度	:0.25mm	开关行程	0.25mm
端子类型	Gull Wing	执行器颜色	Yellow
连接器类型	No	接触镀层	Silver
安装样式	Surface Mount	执行器长度	0.55mm
操作力	2.26 N	触头材料	phosphor bronze
总长度	6.6 mm	连接器间距	4.5x9mm
端接样式	Leadless	按钮样式/尺寸	Round Button
位数	:500000	执行器方向	Top Actuated
按钮/帽颜色	:White	安装高度（最大）	4.3 mm
开关驱动电平	SPST	典型触点布局	SPST-NO
照明类型及颜色	Not Required	触点材料 - 镀层	silver plated
额定扭矩（oz-in / mNm）	2.26N	执行器距PCB垂直高度	4.30mm

产品信息

系列	B3S	已删除	Compliant
产品特性	Sealed - Fully	CAD图纸	3D CAD Model
开关类型	microswitch	照明类型	Non-Illuminated
电气寿命	500000	单元数量	1
行业别名	B3S-1002	其他规格	0.25mm
触点配置	SPST-NO	适用产品/相关产品	B3S-1002BYOMZ

环境参数

机械寿命	500000 Cycles	开关次数	:500000
防护等级	IP67 - Dust Tight, Waterproof	工作温度	-25 to 70 °C
