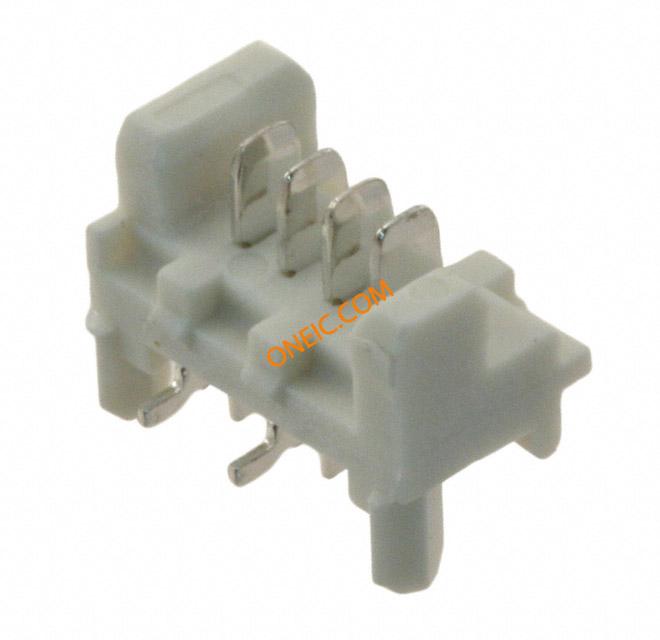

90814-0804
| 制造商 | Molex, LLC |
| 描述 | Conn Ribbon Cable Connector HDR 4 POS 2.54mm Solder ST SMD Tube CONN HEADER 4POS 1.27MM SMD TIN Header 1.27mm,SMT, vert, low pro, 4w Headers & Wire Housings PF50 SMT HDR 4P HEADER, PICOFLEX, SMT, 4WAY Molex PICOFLEX 系列 4路 1.27mm节距 公 IDC 连接器 , 表面安装 |
| 分类 |
商业参数
| 商标名 | Picoflex | 零件号别名 | 0908140804 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 8640 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
电气参数
| 量程（°/s） | :MOLEX - Picoflex 90814 Series | 额定电压 | 250 V ac/dc |
| 最大额定电流 | 1.2A | ||
机械参数
| 颜色 | Natural | 间距 | 0.050" (1.27mm) |
| 重量 | 0.00027 | 包装方式 | Tube |
| 端接方式 | Solder | 触头类型 | Blade Pin |
| 引脚间距 | :1.27mm | 安装类型 | Surface Mount |
| 连接器类型 | Header, Unshrouded | 接触镀层 | Tin |
| 排数 | 1 | 触头材料 | Brass |
| 壳体材料 | Nylon | 端接样式 | SMD |
| 触点数 | 4 | 接触件端接 | :Surface Mount Vertical |
| 位数 | 4 | 接触长度 - 配合 | 0.085" (2.15mm) |
| 接触镀层厚度 | 118.1µin (3.00µm) | ||
产品信息
| 类型 | Pin Strip | 连接器性别 | Male |
| 系列 | 90814 | 产品特性 | Board Guide |
| 产品子类型 | Headers | 加载位置数 | All |
环境参数
| 工作温度 | +105°C | ||
文档与媒体
相关型号

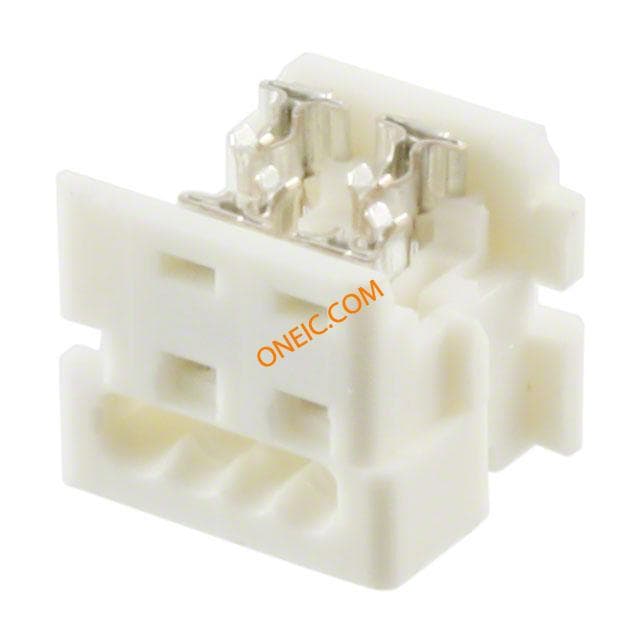

0903270304
molex
Conn IDC Connector RCP 4 POS 2.54mm IDT RA Cable Mount Bag CONN RECEPT IDT 4POS 1.27MM TIN Connector: wire-board; PicoFlex; plug; female; 4; tinned; 1.2A; 250V
76650-0123
molex
COMPONENT KITS, WIRE TO BOARD KIT 10,12,16,4,6,8POS 1.2A SURFACE MOUNT RECEPTACLE, VERTICAL HEADER 1.27MM PITCH 250V 28-26 WIRE SIZE KIT PICOFLEX VERT 1.27MM ASSORTE Headers & Wire Housings PICOFLEX CONN KIT VERT Kit Description:SMT Vertical Header and IDT ReceptacleKit Category:Wire to BoardSolution:Off the BoardPackaging:Clamshell: 9" by 4"Num. Pieces:24 PICOFLEX CONNECTOR KIT SMT VERT HEADER & IDT RECEPT

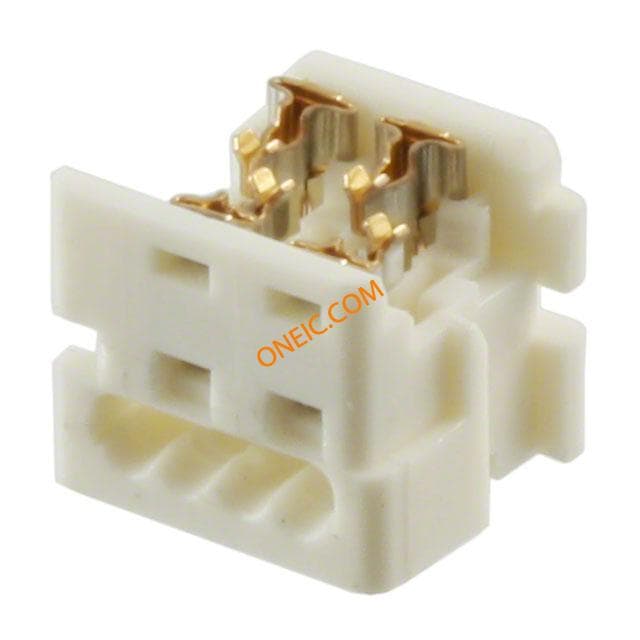

90327-3304
