点击放大查看

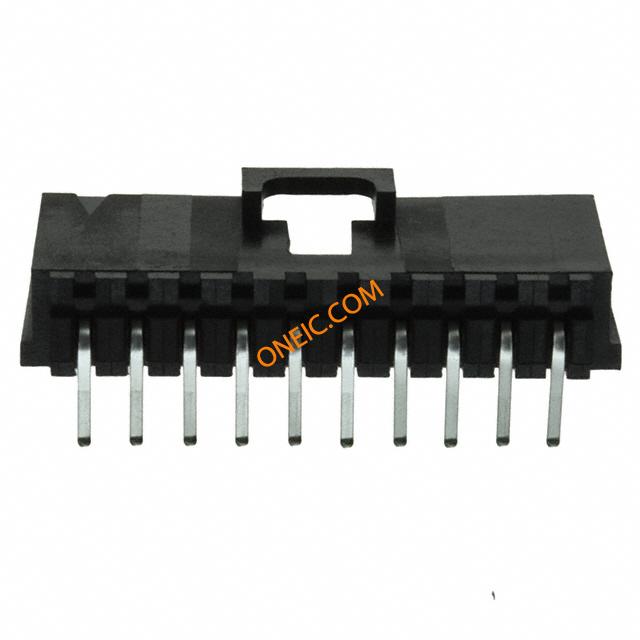

70555-0009

制造商	Molex, LLC
描述	Conn Shrouded Header HDR 10 POS 2.54mm Solder RA Thru-Hole Tube CONN HEADER 10POS .100 R/A TIN Headers & Wire Housings 2.54MM SR RA 10P HDR SN SHROUDED
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

商标名	SL	零件号别名	0705550009
产品类别	Headers & Wire Housings	标准包装数量	Rail / Tube
工厂包装数量	720

合规参数

RoHS

Lead free / RoHS Compliant

电气参数

额定电压	250 V	开关功能	Latched
最大额定电流	3 A

机械参数

颜色	Black	间距	2.54 mm
包装方式	Tube	端接方式	Solder
触头类型	Male Pin	安装类型	Through Hole, Right Angle
连接器类型	Header, Shrouded	接触镀层	Tin
排数	1	触头材料	Phosphor Bronze
壳体材料	Polyester	端接样式	Through Hole
第一触头极性	Pin (Male)	触点数	10
位数	10	接触长度 - 配合	0.240" (6.10mm)
接触镀层厚度	150µin (3.81µm)

产品信息

类型	Shrouded Header	连接器性别	HDR
系列	70555	产品特性	Board Guide
产品子类型	Headers	加载位置数	All

文档与媒体

PDF 文档

0705550009_PCB_HEADERS.pdf

PDF 文档

Single Row (SL) Prod Spec
