点击放大查看

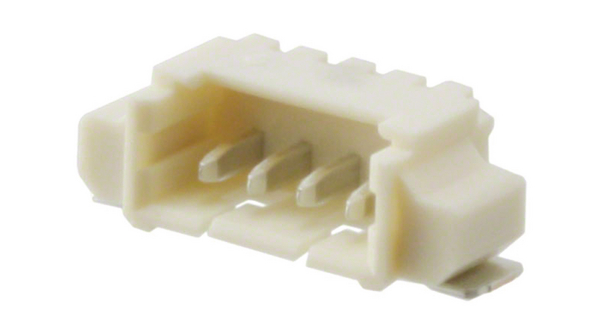

53261-0471
| 制造商 | Molex, LLC |
| 描述 | Conn Shrouded Header HDR 4 POS 1.25mm Solder RA SMD Embossed T/R Molex 53261 Series 1.25mm Pitch 4 Way 1 Row Right Angle PCB Header, Solder Termination, 1A Headers & Wire Housings 1.25MM HDR 4 CKT Right-Angle HEADER, RIGHT ANGLE, SMT, 4WAY .049 pitch picoblade header, smt right angle 4 circuits Pin header 90° SMD 1.25 mm Poles 4 PicoBlade, 53261-0471, Molex Molex PICOBLADE 系列 1.25mm节距 4路 (1排) 直角 PCB 针座, 焊接端接, 1A , 表面安装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | PicoBlade | 零件号别名 | 0532610471 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Cut Tape |
| 工厂包装数量 | 1000 | ||
合规参数
| RoHS | Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85369010 | ||
电气参数
| 量程（°/s） | :MOLEX - PicoBlade 53261 Series | 额定电压 | 125 V |
| 工作电压 | :125V | 击穿电压 | :250V |
| 最大额定电流 | 1A | 绝缘电阻 | :100Mohm |
机械参数
| 深度 | :4.2mm | 间距 | 1.25 mm |
| 长度 | :3.4mm | 重量 | 0.01 |
| 包装方式 | Reel | 端接方式 | Solder |
| 引脚间距 | :1.25mm | 安装类型 | Right Angle |
| 接触镀层 | Tin Over Nickel | 排数 | 1 |
| 封装形式 | :GF Nylon UL94V-0 | 触头材料 | Phosphor Bronze |
| 壳体材料 | Thermoplastic | 端接样式 | SMD |
| 触点数 | 4 | 接触件端接 | :Surface Mount Right Angle |
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | 53261 | CAD图纸 | 3D CAD Model |
| 产品子类型 | Headers | ||
环境参数
| 工作温度 | :85°C | ||
