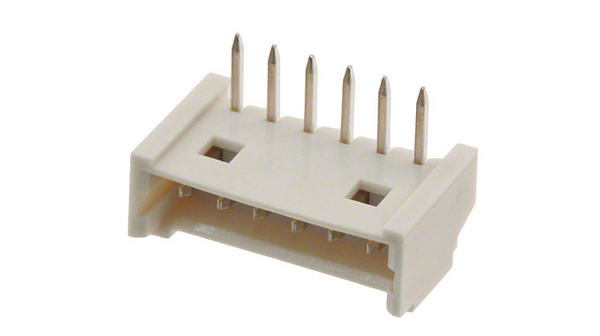

点击放大查看
53048-0610
| 制造商 | Molex, LLC |
| 描述 | Molex 53048 Series 1.25mm Pitch 6 Way 1 Row Right Angle PCB Header, Solder Termination, 1A Headers & Wire Housings RIGHT ANGLE HDR 6P Conn Shrouded Header HDR 6 POS 1.25mm Solder RA Thru-Hole Tray HEADER, RIGHT ANGLE, 6WAY Pin header 90° Pitch1.25 mm Poles 6 PicoBlade, 53048-0610, Molex Molex PICOBLADE 系列 1.25mm节距 6路 (1排) 直角 PCB 针座, 焊接端接, 1A , 通孔 |
| 分类 |
商业参数
| 商标名 | PicoBlade | 零件号别名 | 0530480610 |
| 产品类别 | Headers & Wire Housings | 工厂包装数量 | 2000 |
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85369010 |
电气参数
| 量程（°/s） | :MOLEX - PicoBlade 53048 Series | 额定电压 | 125 V |
| 工作电压 | :125V | 击穿电压 | :250V |
| 最大额定电流 | 1A | 绝缘电阻 | :100Mohm |
机械参数
| 深度 | :2.4mm | 间距 | 1.25mm |
| 长度 | :4.2mm | 重量 | 0.01 |
| 端接方式 | Solder | 引脚间距 | :1.25mm |
| 安装类型 | Right Angle | 接触镀层 | Tin |
| 排数 | 1 | 封装形式 | :GF Nylon UL94V-0 |
| 触头材料 | Phosphor Bronze | 壳体材料 | Nylon |
| 端接样式 | Through Hole | 触点数 | 6 |
| 接触件端接 | :Through Hole Right Angle | ||
产品信息
| 类型 | Shrouded Header | 连接器性别 | :Header |
| 系列 | 53048 | CAD图纸 | 3D CAD Model |
| 产品子类型 | Headers | ||
环境参数
| 工作温度 | :85°C | ||
