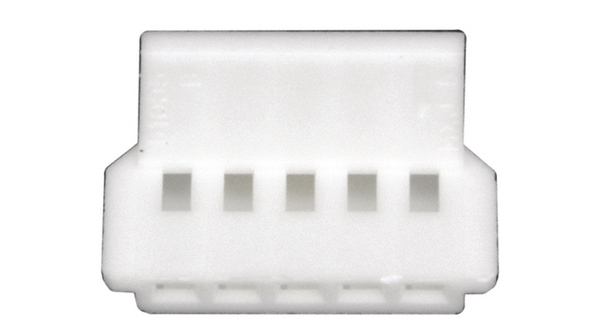

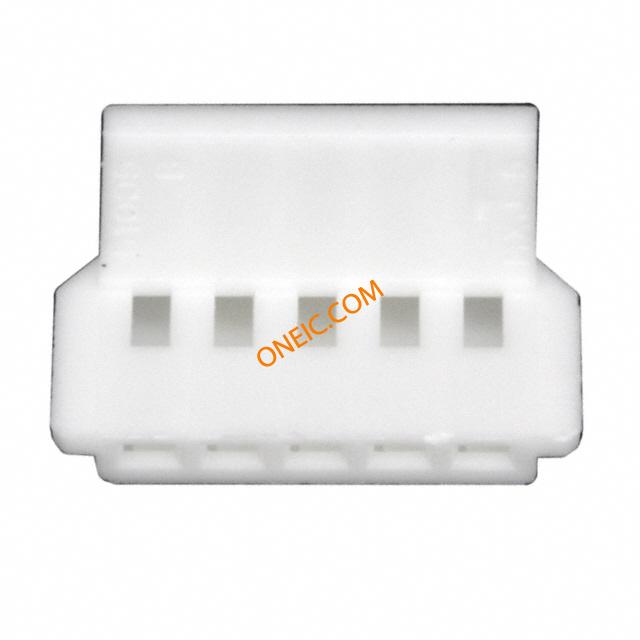

51005-0500
| 制造商 | Molex, LLC |
| 描述 | Conn Housing RCP 5 POS 2mm Crimp ST Cable Mount Bag CONN RCPT 5POS 2MM WIRE TO WIRE Receptacle Housing, 2.0mm, WTW, 5w Headers & Wire Housings 2MM RECEPTACLE 5P 2.00mm Pitch Wire-to-Wire Receptacle Housing, 5 Circuits Cable socket housing Pitch2 mm Poles 5 51005, 51005-0500, Molex Molex 2mm 节距 5 路 直 母 电缆安装 压接连接器外壳 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 0510050500 | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Bulk | 工厂包装数量 | 1000 |
合规参数
| RoHS | Lead free / RoHS Compliant | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 测试电压 | 500 | 额定电压 | 125 |
| 极数 | 5 | 接触电阻 | ≤20 mOhm |
| 最大额定电流 | 2 A | 绝缘电阻 | 1000 MOhm |
| 连接器类型 - 电压输入 | Crimp | ||
机械参数
| 颜色 | Natural | 深度 | 9.2mm |
| 间距 | 2 mm | 宽度 | 2.7mm |
| 长度 | 12.6mm | 包装方式 | Bulk |
| 导线线规 | 24 AWG | 方向 | 直 |
| 触点形式 | Female Socket | 触头类型 | Female Socket |
| 安装类型 | Straight | 连接器类型 | Receptacle |
| 安装样式 | Wire | 排数 | 1 |
| 壳体材料 | PBT | 端接样式 | Crimp |
| 第一触头极性 | Socket (Female) | 触点数 | 5 |
| 接触件端接 | Crimp | 位数 | 5 |
产品信息
| 备注 | Contacts Not Provided | 类型 | Housing |
| 连接器性别 | RCP | 系列 | 51005 |
| CAD图纸 | 3D CAD Model | 产品子类型 | Receptacles / Sockets - Housings |
| 连接方式 | Wire-Wire | 基础产品编号 | 51005 |
| 输出配置 | Free Hanging (In-Line) | 适用产品/相关产品 | Wire-to-Wire Receptacle |
环境参数
| 工作温度 | -40...+105 °C | ||
文档与媒体
PDF 文档
相关型号
76650-0189
molex
COMPONENT KITS, WIRE TO WIRE KIT 2,3,4,5POS 1-2A FREE-HANGING MOUNTING PLUGS, RECEPTACLE 2MM PITCH 125V 28-24 WIRE SIZE KIT CONN 2.0MM WTW I/O Connectors 2.0 Thin Conn Kit Locking Plg Recept 2.0 THIN CONNECTOR KIT LOCKING PLUG & RECEPT
¥114.3080
详情
0500138100
Molex
Contact SKT Crimp ST Cable Mount Bag CONN TERM FEMALE 24-28AWG TIN
¥0.8371
详情

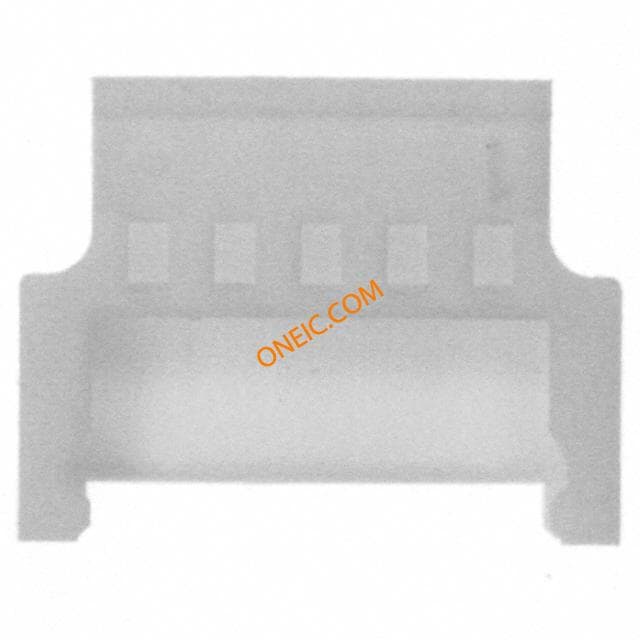

51006-0500
