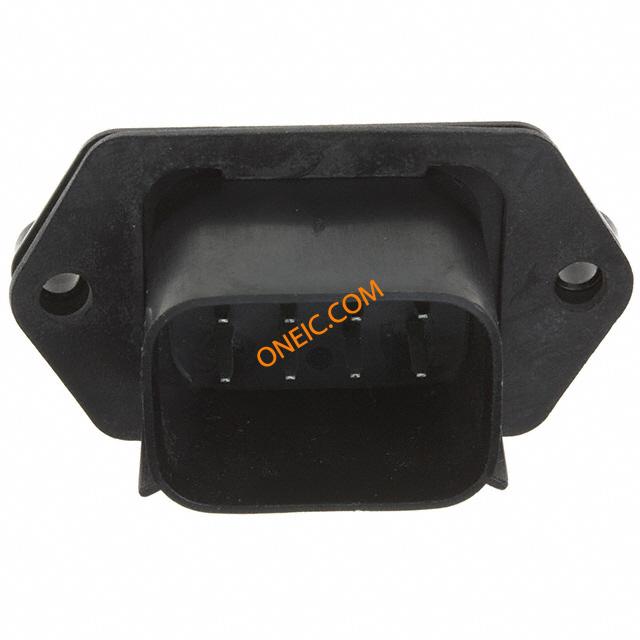

点击放大查看
19428-0013
| 制造商 | |
| 描述 | Conn Wire to Board HDR 8 POS 5.84mm Solder ST Thru-Hole Tray CONN HEADER 8POS VERTIAL TIN Molex 19428 Series 5.84mm Pitch 8 Way 2 Row Straight PCB Header, Solder Termination, 18A Automotive Connectors 8 Ckt Vert. Header low profile Molex MX150L 系列 5.84mm节距 8路 (2排) 直 PCB 针座, 焊接端接, 18A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | MX150L | 零件号别名 | 0194280013 |
| 产品类别 | Automotive Connectors | 标准包装数量 | Trays |
| 工厂包装数量 | 300 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 额定电压 | 600 V | 最大额定电流 | 18A |
机械参数
| 颜色 | Black | 间距 | 5.84 mm |
| 包装方式 | Tray | 方向 | 直 |
| 排间距 | 0.236" (6.00mm) | 端接方式 | Solder |
| 触头类型 | Male Pin | 安装类型 | Panel Mount; Through Hole |
| 连接器类型 | Header, Shrouded | 接触镀层 | Tin Over Nickel |
| 紧固类型 | Locking Ramp | 安装样式 | Through Hole |
| 排数 | 2 | 触头材料 | Copper Alloy |
| 壳体材料 | Polyester | 端接排数 | 焊接 |
| 端接样式 | Press Fit | 触点数 | 8 |
| 位数 | 8 | 接触镀层厚度 | 100µin (2.54µm) |
产品信息
| 类型 | Wire to Board | 连接器性别 | HDR |
| 系列 | 19428 | 覆盖范围 | 覆盖 |
| 产品特性 | Board Guide | CAD图纸 | 3D CAD Model |
| 基础产品编号 | 19428 | 加载位置数 | All |
环境参数
| 工作温度 | - 40 C to + 125 C | ||
