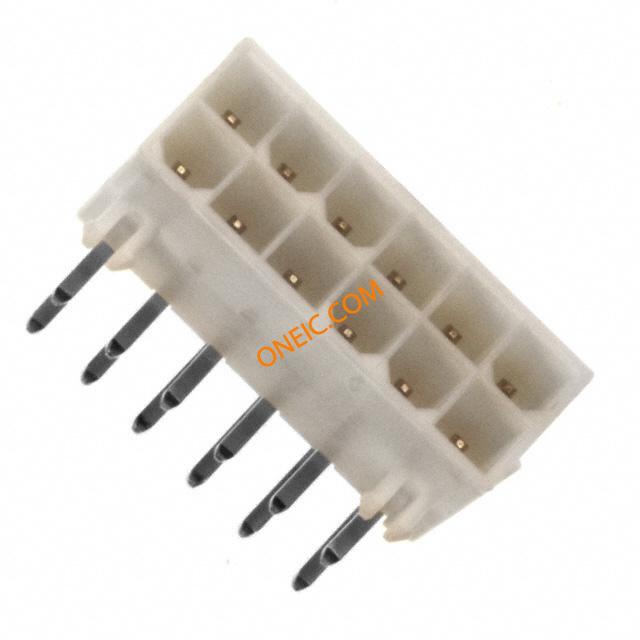

0039301122
| 制造商 | Molex, LLC |
| 描述 | Conn Wire to Board HDR 12 POS 4.2mm Solder RA Thru-Hole Tray Conn Power HDR 12 POS 4.2mm Solder RA Thru-Hole 12 Terminal 1 Port Bag CONN HEADER 12POS 4.2MM R/A GOLD |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 29 Days | 子类别 | Connector Power |
| 标准包装数量 | Trays | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 最大额定电流 | 13/Contact | 最小输入电压 | 600VDC|600VAC |
机械参数
| 颜色 | Natural | 深度 | 12.8 |
| 间距 | 4.2 mm | 高度 | 10 |
| 包装方式 | Bag | 排间距 | 0.165" (4.20mm) |
| 端接方式 | Solder | 触点形式 | Male Pin |
| 触头类型 | Male Pin | 引脚间距 | 0.165" (4.20mm) |
| 安装类型 | Through Hole | 连接器类型 | Header, Shrouded |
| 接触镀层 | Gold Over Nickel | 紧固类型 | Locking Ramp |
| 排数 | 2 | 触头材料 | Brass |
| 壳体材料 | Nylon 6/6 | 总长度 | 26.4 |
| 触点数 | 12 | 位数 | 12 |
| 接触镀层厚度 | 30µin (0.76µm) | 每排/每行位置数 | All |
产品信息
| 类型 | Wire to Board | 连接器性别 | HDR |
| 系列 | Mini-Fit® Jr™ 5569 | 产品特性 | Board Lock |
| 主要用途 | Board Lock | 端口数 | 1 |
| 行业别名 | 39-30-1122, 39301122 | 输出配置 | Through Hole, Right Angle |
| 加载位置数 | All | 适用产品/相关产品 | 0039300124 |
环境参数
| 工作温度 | 105 | ||
