90148-1204

制造商	Molex, LLC
描述	CONN RECEPT HORIZ 4POS .100 PCB Molex 2.54mm 4 Way 1 Row Right Angle PCB Socket Through Hole Socket Strip Headers & Wire Housings 2.54MM SR RA BD CONN 4P AU Conn Socket Strip RCP 4 POS 2.54mm Solder RA Thru-Hole Tube PCB socket 1 x 4P, 90148-1204, Molex Molex C-Grid 系列 4路直角 2.54mm节距通孔印刷电路板插座, 插座板
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

商标名	C-Grid	零件号别名	0901481204
产品类别	Headers & Wire Housings	标准包装数量	1
工厂包装数量	1820

合规参数

RoHS

Compliant

电气参数

额定电压	350 V ac	极数	1 x 4
最大额定电流	3A

机械参数

颜色	Black	间距	0.100" (2.54mm)
包装方式	Tube	方向	直角
端接方式	Solder	触点形式	Female Socket
触头类型	Female Socket	安装类型	Through Hole, Right Angle
连接器类型	Receptacle	接触镀层	Gold
排数	1	连接器样式	90°
触头材料	Phosphor Bronze	壳体材料	Polyester
端接排数	焊接	端接样式	Through Hole
触点数	4	位数	4
第一连接器极性	Female	连接器 - AC输入	Gold-plated
接触镀层厚度	15µin (0.38µm)	每排/每行位置数	All

产品信息

类型	Socket Strip	设计类型	PCB connector, single row right angle
系列	90148	CAD图纸	3D CAD Model
产品子类型	Receptacles / Sockets - PCB	基础产品编号	90148
输出配置	Through Hole, Right Angle	加载位置数	All

文档与媒体

PDF 文档

90148-1204

PDF 文档

0901481204_PCB_RECEPTACLES.pdf

相关型号

0022288042

molex

Conn Unshrouded Header HDR 4 POS 2.54mm Solder RA Thru-Hole Bag CONN HEADER 4POS .100 R/A GOLD

¥1.6932

详情

0878980426

molex

Conn Unshrouded Header HDR 4 POS 2.54mm Solder ST SMD Tube CONN HEADER 4POS VERT 2.54MM SMD

¥0.7854

详情

68301-1010

Molex

Headers & Wire Housings Cust. Header 100 SMT 4 CKT CONN HEADER 4POS .100" VERT 15AU

详情

68301-1015

Molex

Headers & Wire Housings 2.54MM BREAKAWAY Vertical 4 CKT CONN HEADER 4POS .100" VERT TIN Conn Unshrouded Header HDR 4 POS 2.54mm Solder ST SMD Tray

¥1.0880

详情

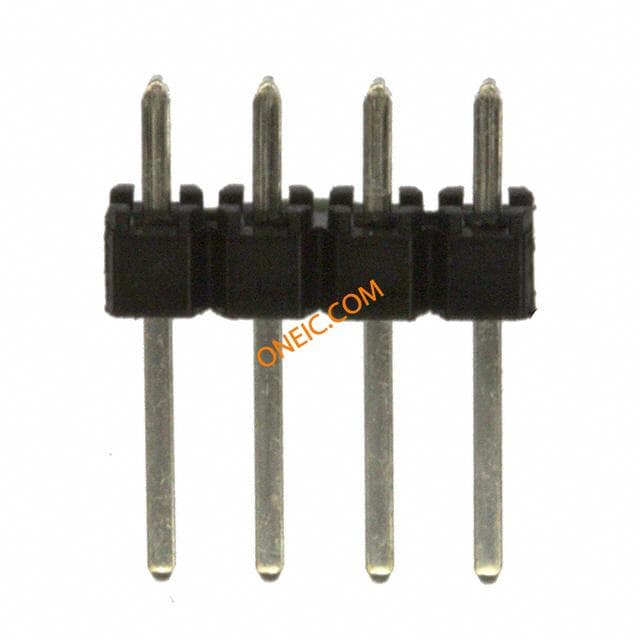

0901200124

Molex

Conn Unshrouded Header HDR 4 POS 2.54mm Solder ST Thru-Hole Tray CONN HEADER 4POS .100" STR TIN Conn Unshrouded Header HDR 4 POS 2.54mm Solder ST

¥2.0237

详情

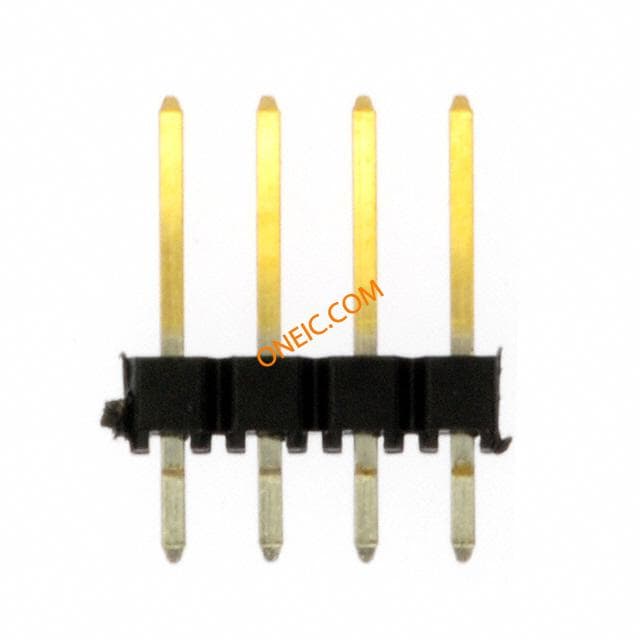

0901200764

Molex

Conn Unshrouded Header HDR 4 POS 2.54mm Solder ST Thru-Hole Tray CONN HEADER 4POS .100" STR GOLD Conn Unshrouded Header HDR 4 POS 2.54mm Solder ST

¥3.3463

详情

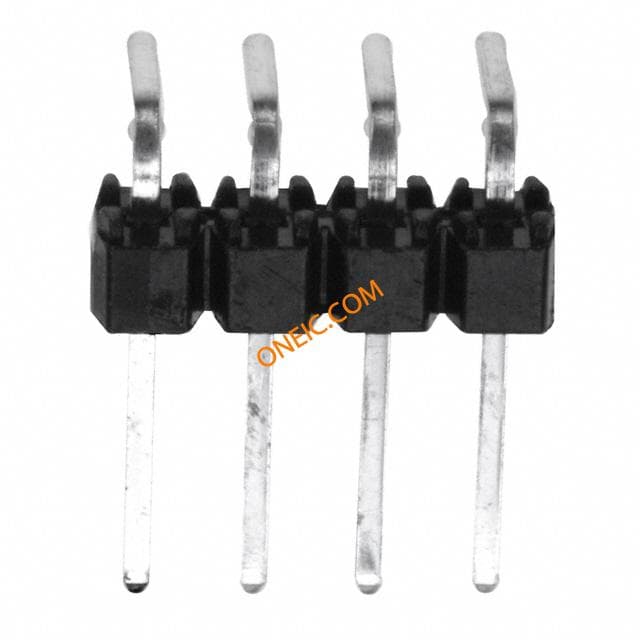

90121-0124

Molex Connector Corporation

CONN HEADER 4POS .100" R/A TIN Headers & Wire Housings 2.54MM CGRIDIII HDR 4P R/A SR TIN Conn Unshrouded Header HDR 4 POS 2.54mm Solder RA Thru-Hole Tray Pin header 1 x 4P, 90121-0124, Molex

¥1.5640

详情

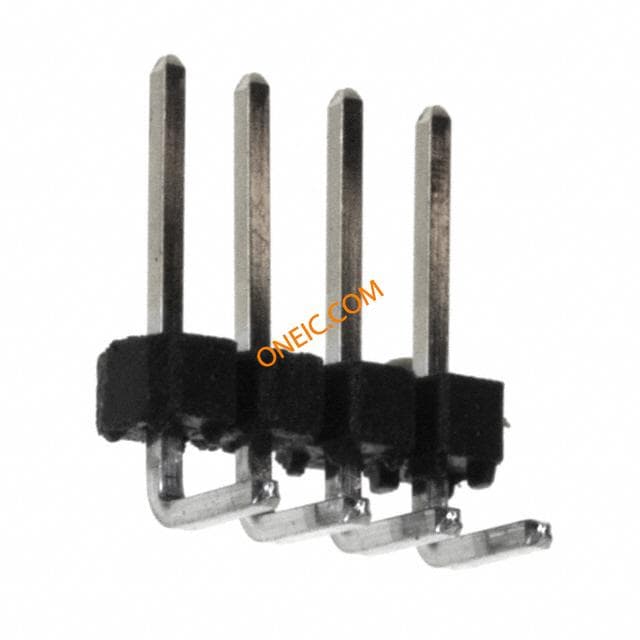

90121-0764
