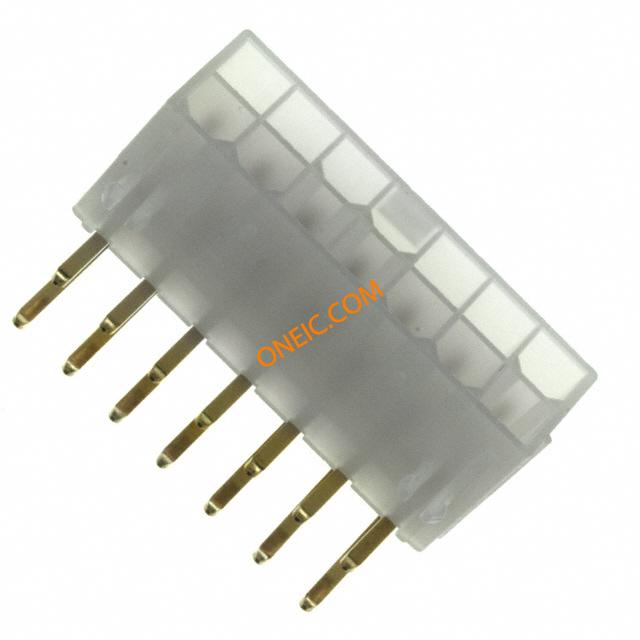

39-30-1141
| 制造商 | Molex, LLC |
| 描述 | CONN HEADER 14POS 4.2MM R/A GOLD Molex 5569 Series 4.2mm Pitch 14 Way 2 Row Right Angle PCB Header, Solder Termination, 7A Headers & Wire Housings 14 CKT R/A HEADER CONNECTOR, HEADER, 14POS, 2ROW, 4.2MM Molex MINI-FIT JR. 系列 4.2mm节距 14路 (2排) 直角 PCB 针座, 焊接端接, 7A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Mini-Fit Jr. | 零件号别名 | 0039301141 A556914A2G |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | 10 |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | Compliant | 海关税号 | 85366930 |
电气参数
| 额定电压 | 600 V | 最大额定电流 | 7A |
机械参数
| 颜色 | Natural | 间距 | 0.165" (4.20mm) |
| 重量 | 0.02 | 包装方式 | Tray |
| 排间距 | 0.165" (4.20mm) | 端接方式 | Solder |
| 触头类型 | Male Pin | 安装类型 | Through Hole, Right Angle |
| 连接器类型 | Header, Shrouded | 接触镀层 | Gold |
| 紧固类型 | Locking Ramp | 排数 | 2 |
| 触头材料 | Gold Plated | 壳体材料 | Nylon |
| 端接样式 | Through Hole | 第一触头极性 | Pin (Male) |
| 触点数 | 14 | 接触件端接 | :Through Hole Right Angle |
| 位数 | 14 | 接触镀层厚度 | 30µin (0.76µm) |
| 第一连接器安装类型 | :PCB | ||
产品信息
| 类型 | Wire to Board | 连接器性别 | :Header |
| 系列 | 5569 | 产品特性 | Board Lock |
| CAD图纸 | 3D CAD Model | 产品子类型 | Header Assemblies |
| 加载位置数 | All | ||
