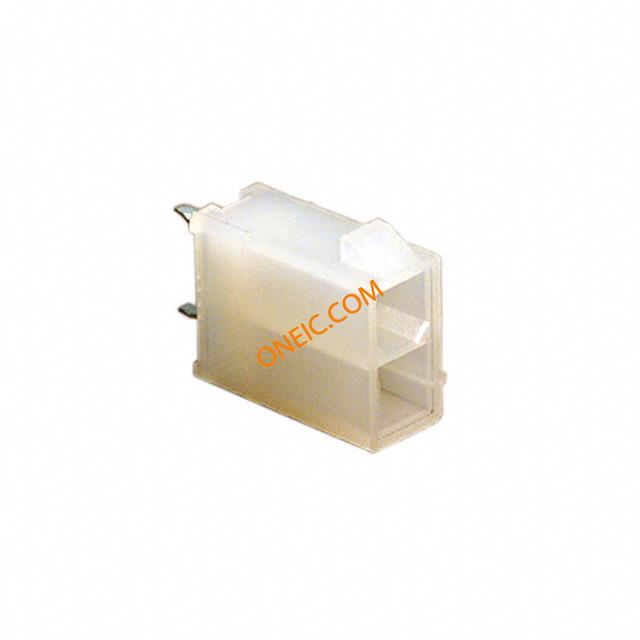

39-29-0023
| 制造商 | Molex, LLC |
| 描述 | CONN HEADER 2POS 4.2MM VERT GOLD 4.20mm,housing,MiniFit,plug,vert,DR,2w Headers & Wire Housings 2 CKT VERT HEADER Conn Wire to Board HDR 2 POS Solder ST Thru-Hole Tray PLUG & SOCKET CONN, HEADER, 2POS, 4.2MM Mini-Fit, Jr. Header; 2 Circuit; W/O Drain Holes; 94V-2; Gold Molex MINI-FIT JR. 系列 2 行 4.2mm 节距 2 路 直 公 通孔 压接连接器外壳 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Mini-Fit Jr. | 零件号别名 | 0039290023 5566-02AGS |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | 10 |
| 工厂包装数量 | 1200 | ||
合规参数
| RoHS | Compliant | 海关税号 | 85366930 |
电气参数
| 额定电压 | 600 V | 最大额定电流 | 9 A |
机械参数
| 颜色 | Natural | 深度 | 11mm |
| 间距 | 4.2mm | 宽度 | 12.8mm |
| 长度 | 6.2mm | 重量 | 0 |
| 包装方式 | Tray | 排间距 | 0.165" (4.20mm) |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 安装类型 | Through Hole | 连接器类型 | Header, Shrouded |
| 接触镀层 | Gold | 紧固类型 | Locking Ramp |
| 排数 | 2 | 触头材料 | Brass |
| 壳体材料 | Nylon | 端接样式 | Through Hole |
| 第一触头极性 | Pin (Male) | 触点数 | 2 |
| 接触件端接 | :Through Hole Vertical | 位数 | 2 |
| 接触镀层厚度 | 30µin (0.76µm) | 第一连接器安装类型 | :PCB |
产品信息
| 类型 | Pin Header | 连接器性别 | Male |
| 系列 | 5566 | CAD图纸 | 3D CAD Model |
| 产品子类型 | Header Assemblies | 加载位置数 | All |
