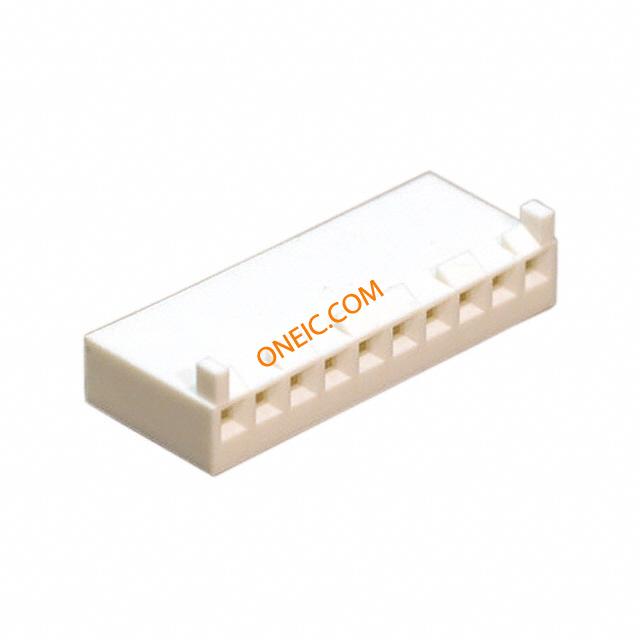

09-50-8103

制造商	Molex, LLC
描述	CONN HOUSING 10POS .156 W/POLAR Housing 3.96mm KK, friction ramp, 10way Headers & Wire Housings HSG 10P W/RAMP/RIBS Conn Housing F 10 POS 3.96mm Crimp ST Cable Mount Bag CRIMP HOUSING, 3.96MM, 10WAY KK156CRIMPHOUSINGPOLRAMP10CKT Molex KK 396 系列 1 行 3.96mm 节距 10 路直母电缆安装压接连接器外壳
分类	连接器解决方案压接与焊接端子/接头压接端子（通用）

对参数有疑问？问 AI 助手

商业参数

商标名	KK	零件号别名	0009508103 41695-N-D10 9508103
产品类别	Headers & Wire Housings	标准包装数量	10
工厂包装数量	500

合规参数

RoHS	Compliant	海关税号	85369010
材料阻燃等级	:UL94V-0

电气参数

量程（°/s）	:MOLEX - KK 41695 Series	额定电压	:250V
击穿电压	:1500V

机械参数

颜色	Natural	深度	15.88mm
间距	0.156" (3.96mm)	宽度	8.07mm
长度	40.49mm	重量	0.003533
材料（通用）	:Polyester	包装方式	Bulk
端接方式	:Crimp	触头类型	Non Gendered
安装类型	Free Hanging (In-Line)	连接器类型	Receptacle
接触镀层	:-	紧固类型	Locking Ramp
安装样式	Wire	排数	1
触头材料	:-	壳体材料	PET
端接样式	Crimp	第一触头极性	Socket (Female)
连接器颜色	:Natural	触点数	10
接触件端接	Crimp	位数	10
第一连接器安装类型	:Cable

产品信息

备注	Contacts Not Provided	连接器性别	Female
系列	41695	产品特性	Polarizing Key
CAD图纸	3D CAD Model	产品子类型	Receptacles / Sockets - Housings
适用产品/相关产品	KK Connector

环境参数

插拔次数

:25

工作温度

:75°C

文档与媒体

PDF 文档

41695 Series

PDF 文档

1631013.pdf

PDF 文档

0009508103_CRIMP_HOUSINGS.pdf
