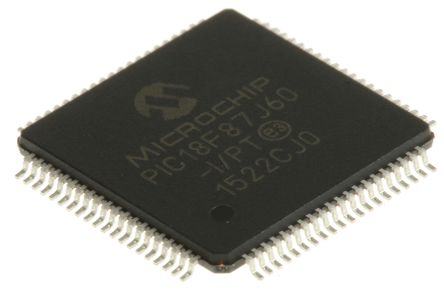

PIC18F87J60-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 128KB Flash 1.8V/2.5V/3.3V 80-Pin TQFP Tray 8 bit MCU TQFP80 IC MCU 8BIT 128KB FLASH 80TQFP PIC18F87J60-I/PT, 8 bit Microcontroller PIC 41.667MHz 128kb Flash, 3808B RAM, CAN I2C SPI 80-Pin TQFP 8-bit Microcontrollers - MCU 128KB FL 12KB RAM 10BASE-T 8BIT FLASH MCU, 18F87J60, TQFP80 80-Pin,128KBFlash,12KBRAM,10BASE-TETHERNET PIC microcontroller; SRAM:3808B; 42MHz; TQFP80; 2÷3.6V Microcontroller 8 Bit TQFP-80, PIC18F87J60-I/PT, Microchip Microchip PIC18F 系列 8 bit PIC MCU, 41.667MHz, 128 kB ROM 闪存, 3808 B RAM, 80针 TQFP封装 PIC18F 128K TQFP80 85°C |
| 分类 |
商业参数
| 最小起订量 | 119 | 单位包装 | 119 |
| 其他名称 | PIC18F87J60IPT | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Bulk | 工厂包装数量 | 119 |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :18F87J60 | 无铅定义 | RoHS-conform |
| 认证机构 | No | ||
电气参数
| 输入端 | 55 | 转速 | 41.667 MHz |
| 定时器 | 2 x 8 bit, 3 x 16 bit | 存储器 | 128KBytes |
| 以太网 | 1 | RAM 大小 | 3808 byte |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 接口 | Ethernet/I2C/SPI/USART | 时钟速率 | 41.667 MHz |
| 比较器数量 | 2 | EEPROM容量 | 1024Byte |
| 存储器容量 | 131KByte | 存储器类型 | FLASH |
| I/O 数量 | 55 | 电压范围 | 2-3.6V |
| 位数 | 10 | 额定电压 | 2 → 3.6 V |
| 时钟频率 | :41.66MHz | 数据转换器 | A/D 15x10b |
| 最大频率 | 40MHz | DAC数量 | 5 |
| 振荡器类型 | Internal | 供电电压 | 1.8|2.5|3.3 V |
| 数字I/O线数 | 68pins | 分辨率（位） | 10Bit |
| 串行接口 | 2 | 通道数量 | 1 |
| 模拟输入/输出 | 15-Channel,10-Bit | 非易失性存储器 | 0Bytes |
| 程序存储器大小 | 128 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 15 | 8位定时器数量 | 2 |
| 最小供电电压 | 2...3.6V | 频率（中心/带宽） | 16 bit, 8 bit |
| 最大功耗 | 1000 mW | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 2 V ~ 3.6 V | ||
机械参数
| 宽度 | 12mm | 高度 | 1.05mm |
| 长度 | 12mm | 重量 | 0.006667 |
| 包装方式 | TRAY | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :80 |
| 封装形式 | 80TQFP | 冷却的封装 | TQFP |
| 材料表面处理 | :MSL 3 - 168 hours | 包装数量 | TQFP |
| 尺寸/外形 | 12 x 12 x 1.05mm | 位数 | 80 |
| 供应商器件封装 | 80-TQFP (12x12) | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 2(CCP), 3(ECCP) | ||
产品信息
| SPI | 1 | SPG | 238 |
| USB | 0 | 类型 | PIC microcontroller |
| 系列 | PIC18 | 协议 | 1 |
| 匹配码 | PIC18F87J60-I/PT | 闪存大小 | :128KB |
| SPI编号 | 1 | 片内RAM（通道数×位宽） | 15-chx10-bit |
| 外设 | Brown-out Detect/Reset, POR, PWM, WDT | 架构 | RISC |
| 连接性 | Ethernet, I²C, SPI, UART/USART | 核心处理器 | PIC |
| 内置振荡器 | 32kHz | 单元数量 | 1 |
| 定时器数量 | 5 | 控制器系列 | :PIC18FxxJxx |
| 标准交期 | 17 weeks | 射频系列/标准 | PIC18 |
| DigiKey可编程 | Yes | 微控制器特性 | :2 EUSART, 2 MI²C, SPI, WDT, PBOR, PSP EMA, Ethernet |
| A/D转换器数量 | :15 | ||
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
