点击放大查看

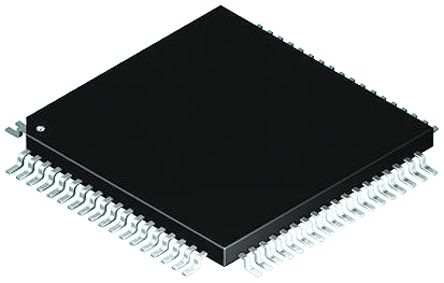

PIC18F86K22-I/PTRSL
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 64KB Flash 2.5V/3.3V/5V 80-Pin TQFP Tray 64kB Flash, 4kB RAM, 1kB EE, nanoWat IC MCU 8BIT 64KB FLASH 80TQFP 8-bit Microcontrollers - MCU 64KB Flash 4KB RAM nanoWatt XLP GP IC, 8BIT MCU, PIC18F, 16MIPS, TQFP-80 IC, MCU, 8BIT, 64K FLASH, 80TQFP Microchip PIC18F 系列 8 bit PIC MCU, 64MHz, 64 kB ROM 闪存, 4 kB RAM, 80针 TQFP封装 |
| 分类 |
商业参数
| 最小起订量 | 1200 | 单位包装 | 119 |
| 其他名称 | PIC18F86K22IPTRSL | 标准包装数量 | Trays |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 海关税号 | 85411000 | ||
电气参数
| 转速 | 64 MHz | RAM 大小 | 4 KB |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 接口 | I2C/SPI/USART | 时钟速率 | 64 MHz |
| EEPROM容量 | 1K x 8 | 存储器容量 | 2 KB |
| I/O 数量 | 69 | 看门狗定时器 | 1 |
| 时钟频率 | :64MHz | 数据转换器 | A/D 24x12b |
| DAC数量 | :10 | 振荡器类型 | Internal |
| 供电电压 | 2.5|3.3|5 V | 通道数量 | 24 |
| 程序存储器大小 | 64 KB | 程序存储器类型 | Flash |
| 最大功耗 | 1000 mW | 每元件位数 | 12 bit |
| 供电电压 (Vcc/Vdd) | 1.8 V ~ 5.5 V | ||
机械参数
| 重量 | 0.006667 | 包装方式 | Tray |
| 安装样式 | SMD/SMT | 引脚数 | :80 |
| 封装形式 | 80TQFP | 材料表面处理 | :MSL 3 - 168 hours |
| 供应商器件封装 | 80-TQFP (12x12) | 核心数/总线宽度 | 8 Bit |
产品信息
| 系列 | PIC18 | 片内RAM（通道数×位宽） | 24-chx12-bit |
| 外设 | Brown-out Detect/Reset, LVD, POR, PWM, WDT | 连接性 | EBI/EMI, I²C, LIN, SPI, UART/USART |
| 核心处理器 | PIC | 定时器数量 | 11 |
| 控制器系列 | :PIC18 | 射频系列/标准 | PIC18 |
环境参数
| 工作温度 | -40 to 85 °C | ||
