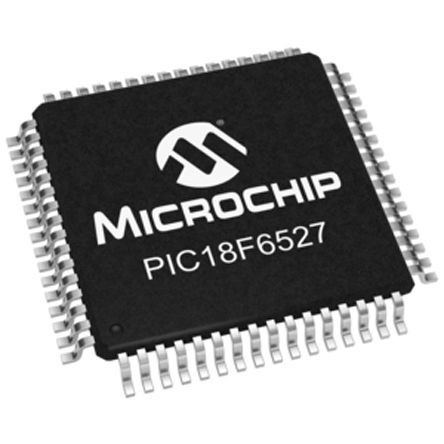

PIC18F6527-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 48KB Flash 5V 64-Pin TQFP Tray 8-bit Microcontrollers - MCU 48 KB FL 4K RAM 70 I/O 8 bit MCU TQFP64 IC MCU 8BIT 48KB FLASH 64TQFP PIC18F6527-I/PT, 8 bit Microcontroller PIC 40MHz 48kb Flash, 3936B RAM, I2C SPI 64-Pin TQFP IC, 8BIT FLASH MCU, 18F6527, TQFP64 64-Pin,48KBFlash,4KRAM,70I/O PIC microcontroller; EEPROM:1024B; SRAM:3936B; 40MHz; TQFP64 Microchip PIC18F 系列 8 bit PIC MCU, 40MHz, 48 kB、1024 B ROM 闪存, 3936 B RAM, 64针 TQFP封装 PIC18F 48K TQFP64 85°C |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 160 |
| 其他名称 | PIC18F6527IPT | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 160 |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :18F6527 | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | 认证机构 | No |
电气参数
| 输入端 | 54 | 转速 | 40 MHz |
| 定时器 | 2 x 8 bit, 3 x 16 bit | 存储器 | 48KBytes |
| RAM 大小 | 3936 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 频率 | 40 MHz |
| 接口 | SPI/I2C/USART | 时钟速率 | 40 MHz |
| 比较器数量 | 2 | EEPROM容量 | 1024Byte |
| 存储器容量 | 4 KB | 存储器类型 | FLASH |
| I/O 数量 | 54 | 电压范围 | 2-5.5V |
| 位数 | 10 | 额定电压 | 4.2 → 5.5 V |
| 看门狗定时器 | 1 | 时钟频率 | :40MHz |
| 数据转换器 | A/D 12x10b | 最大频率 | 40MHz |
| DAC数量 | 5 | 振荡器类型 | Internal |
| 供电电压 | 5 V | 数字I/O线数 | 52pins |
| 分辨率（位） | 10Bit | 串行接口 | 2 |
| 通道数量 | 12 | 模拟输入/输出 | 2 |
| 非易失性存储器 | 1KBytes | 程序存储器大小 | 48 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 12 |
| 8位定时器数量 | 2 | 最小供电电压 | 4.2 V |
| 频率（中心/带宽） | 16 bit, 8 bit | 最大功耗 | 1000 mW |
| 每元件位数 | 10 bit | 供电电压 (Vcc/Vdd) | 4.2 V ~ 5.5 V |
机械参数
| 宽度 | 10mm | 高度 | 1.05mm |
| 长度 | 10mm | 重量 | 0.006667 |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :64 |
| 封装形式 | 64TQFP | 冷却的封装 | TQFP |
| 材料表面处理 | :MSL 3 - 168 hours | 总长度 | 10 |
| 包装数量 | TQFP | 尺寸/外形 | 10 x 10 x 1.05mm |
| 位数 | 64 | 外壳尺寸-插件 | 1 |
| 供应商器件封装 | 64-TQFP (10x10) | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 2(CCP), 3(ECCP) | ||
产品信息
| SPI | 2 | SPG | 160 |
| USB | 0 | 类型 | PIC microcontroller |
| 系列 | PIC18 | 协议 | 2 |
| 匹配码 | PIC18F6527-I/PT | 闪存大小 | :48KB |
| SPI编号 | 1 | 片内RAM（通道数×位宽） | 12-chx10-bit |
| 外设 | Brown-out Detect/Reset, HLVD, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, SPI, UART/USART | 可编程性 | Yes |
| 核心处理器 | PIC | 内置振荡器 | 32kHz, 8MHz |
| 单元数量 | 1 | 定时器数量 | 5 |
| 控制器系列 | :PIC18F6xxx | 标准交期 | 14 weeks |
| 射频系列/标准 | PIC18 | DigiKey可编程 | Yes |
| 印刷电路板数量 | 64 | 微控制器特性 | :2 EUSART, 2 MI²C, SPI, WDT, PBOR, PSP EMA |
| A/D转换器数量 | :12 | ||
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
