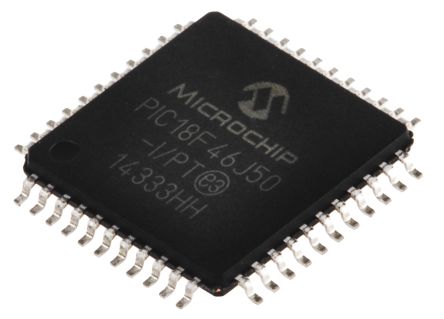

PIC18F46J50-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 64KB Flash 2.5V/3.3V 44-Pin TQFP Tube 8-bit Microcontrollers - MCU Full Spd USB 64KB 4KBRAM nanoWatt 8 bit MCU TQFP44 IC MCU 8BIT 64KB FLASH 44TQFP PIC18F46J50-I/PT, 8 bit Microcontroller PIC 48MHz 64kb Flash, 3776B RAM, USB I2C SPI 44-Pin TQFP MCU, 8BIT, 64K FLASH, NANOWATT, 44TQFP 44-Pin,FullSpeedUSB,64KBFlash,4KBRAM,12MIPS,nanoWatt,TQFP PIC microcontroller; SRAM:3800B; 48MHz; TQFP44; 2÷3.6V Microcontroller 8 Bit TQFP-44, PIC18F46J50-I/PT, Microchip Microchip PIC18F 系列 8 bit PIC MCU, 48MHz, 64 kB ROM 闪存, 3776 B RAM, 1xUSB, 44针 TQFP封装 PIC18F 64K TQFP44 85°C |
| 分类 |
商业参数
| 最小起订量 | 320 | 单位包装 | 160 |
| 其他名称 | PIC18F46J50IPT | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 160 |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 无铅定义 | RoHS-conform | 认证机构 | No |
电气参数
| 输入端 | 34 | 转速 | 48 MHz |
| 定时器 | 2 x 8 bit, 3 x 16 bit | 存储器 | 64KBytes |
| 以太网 | 0 | RAM 大小 | 3776 byte |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 接口 | I2C/SPI/USART/USB | 时钟速率 | 48 MHz |
| 比较器数量 | 2 | 分辨率 | 16bit |
| EEPROM容量 | 0Byte | 存储器容量 | 4 KB |
| 存储器类型 | FLASH | 显示类型 | 0 |
| I/O 数量 | 34 | 电压范围 | 2-3.6V |
| 位数 | 10 | 额定电压 | 2.15 → 3.6 V |
| 看门狗定时器 | 1 | 时钟频率 | :48MHz |
| 数据转换器 | A/D 13x10b | 最大频率 | 48MHz |
| DAC数量 | 2 | 振荡器类型 | Internal |
| 供电电压 | 2.5|3.3 V | 数字I/O线数 | 22pins |
| 分辨率（位） | 16bit | 串行接口 | 2 |
| 通道数量 | 13 | 模拟输入/输出 | 13-Channel,10-Bit |
| 非易失性存储器 | 0Bytes | 程序存储器大小 | 64 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 13 |
| 最小输入电压 | 3.6V | 8位定时器数量 | 2 |
| 最小供电电压 | 2...3.6V | 频率（中心/带宽） | 16 bit, 8 bit |
| 最大功耗 | 1000 mW | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 2.15 V ~ 3.6 V | ||
机械参数
| 宽度 | 10mm | 高度 | 1.05mm |
| 长度 | 10mm | 重量 | 0.002188 |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :44 |
| 封装形式 | 44TQFP | 冷却的封装 | TQFP |
| 材料表面处理 | :MSL 3 - 168 hours | 总长度 | 10 |
| 包装数量 | TQFP | 尺寸/外形 | 10 x 10 x 1.05mm |
| 位数 | 44 | 外壳尺寸-插件 | 1 |
| 供应商器件封装 | 44-TQFP (10x10) | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 2(16 bit) (ECCP) | ||
产品信息
| SPI | 2 | SPG | 320 |
| USB | 1 | 类型 | PIC microcontroller |
| 系列 | PIC18 | 协议 | 2 |
| 匹配码 | PIC18F46J50-I/PT | CAN编号 | 0 |
| 闪存大小 | :64KB | SPI编号 | 1 |
| 片内RAM（通道数×位宽） | 13-chx10-bit | 外设 | Brown-out Detect/Reset, DMA, POR, PWM, WDT |
| 架构 | RISC | 连接性 | I²C, SPI, UART/USART, USB |
| 核心处理器 | PIC | 内置振荡器 | 32kHz, 8MHz |
| 单元数量 | 1 | 定时器数量 | 5 |
| 控制器系列 | :PIC18FxxJxx | 标准交期 | 14 weeks |
| 射频系列/标准 | PIC18 | DigiKey可编程 | Yes |
| 印刷电路板数量 | 44 | A/D转换器数量 | :13 |
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
