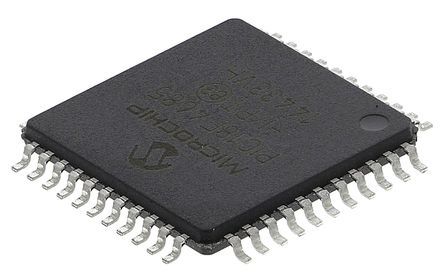

PIC18F4685-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 96KB Flash 5V 44-Pin TQFP Tray 8 bit MCU TQFP44 IC MCU 8BIT 96KB FLASH 44TQFP PIC18F4685-I/PT, 8 bit Microcontroller PIC 40MHz 96kb Flash, 3328B RAM, I2C SPI 44-Pin TQFP 8-bit Microcontrollers - MCU 96KB FL 3328bytes RAM 36I/O IC, 8BIT FLASH MCU, 18F4685, TQFP44 MCU,8-Bit,CMOS,44-Pin,96KBFlash,3328RAM,36I/O,ECAN Microcontroller 8 Bit TQFP-44, PIC18F4685-I/PT, Microchip Microchip PIC18F 系列 8 bit PIC MCU, 40MHz, 96 kB ROM 闪存, 3328 B RAM, 44针 TQFP封装 PIC18F 96K TQFP44 85°C |
| 分类 |
商业参数
| 最小起订量 | 160 | 单位包装 | 160 |
| 其他名称 | PIC18F4685IPT | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 160 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 零件状态 | :18F4685 |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
电气参数
| 输入端 | 36 | 转速 | 40 MHz |
| 定时器 | 1 x 8 bit, 3 x 16 bit | 存储器 | 96KBytes |
| RAM 大小 | 3.25 KB | 内核大小 | 8-Bit |
| 核心类型 | PIC | 频率 | 40 MHz |
| 接口 | CAN/I2C/SPI/USART | 时钟速率 | 40 MHz |
| 比较器数量 | 2 | EEPROM容量 | 256Byte |
| 存储器容量 | 8KByte | 存储器类型 | FLASH |
| I/O 数量 | 36 | 电压范围 | 2-5.5V |
| 位数 | :8 | 额定电压 | 4.2 → 5.5 V |
| 看门狗定时器 | 1 | 时钟频率 | :40MHz |
| 数据转换器 | A/D 11x10b | 最大频率 | 40MHz |
| DAC数量 | 2 | 振荡器类型 | Internal |
| 供电电压 | 5 V | 数字I/O线数 | 36pins |
| 分辨率（位） | 10Bit | 通道数量 | 1 |
| 模拟输入/输出 | 2 | 非易失性存储器 | 1KBytes |
| 程序存储器大小 | 96 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 13channels | 最小输入电压 | 5.5V |
| 最小供电电压 | 4.5 V | 频率（中心/带宽） | 16 bit, 8 bit |
| 最大功耗 | 1000 mW | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 4.2 V ~ 5.5 V | ||
机械参数
| 宽度 | 10mm | 高度 | 1.05mm |
| 长度 | 10mm | 重量 | 0.002188 |
| 包装方式 | TRAY | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :44 | 封装形式 | 44TQFP |
| 冷却的封装 | TQFP | 材料表面处理 | :MSL 3 - 168 hours |
| 尺寸/外形 | 10 x 10 x 1.05mm | 位数 | 44 |
| 供应商器件封装 | 44-TQFP (10x10) | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 1(CCP), 1(ECCP) | ||
产品信息
| USB | 0 | 系列 | PIC18 |
| 产品特性 | CAN Controller | 匹配码 | PIC18F4685-I/PT |
| 闪存大小 | :96KB | SPI编号 | 1 |
| 片内RAM（通道数×位宽） | 11-chx10-bit | 外设 | Brown-out Detect/Reset, HLVD, POR, PWM, WDT |
| 架构 | RISC | 连接性 | CAN, I²C, SPI, UART/USART |
| 可编程性 | Yes | 核心处理器 | PIC |
| 定时器数量 | 4 | 控制器系列 | :PIC18F4xxx |
| 标准交期 | 14 weeks | 射频系列/标准 | PIC18 |
| 使用的IC/零件 | :PIC18F4685-I/PT | 微控制器特性 | :Self-Programming, ECAN, LIN, USART |
| A/D转换器数量 | :11 | ||
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
