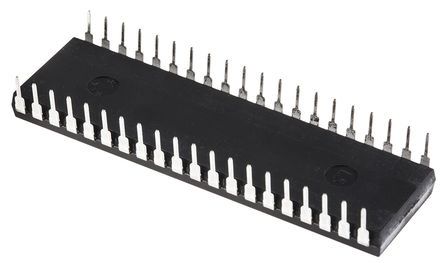

PIC18F4685-I/P
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 96KB Flash 5V 40-Pin PDIP Tube 8-bit Microcontrollers - MCU 96KB 3328 RAM w/ECAN IC MCU 8BIT 96KB FLASH 40DIP PIC18F4685-I/P, 8 bit Microcontroller PIC 40MHz 96kb Flash, 3328B RAM, I2C SPI 40-Pin PDIP MCU, PIC, 8BIT, 40MHZ, DIP40 MCU,8-Bit,CMOS,40-Pin,96KBFlash,3328RAM,36I/O,ECAN Microcontroller 8 Bit PDIP-40, PIC18F4685-I/P, Microchip Microchip PIC18F 系列 8 bit PIC MCU, 40MHz, 96 kB ROM 闪存, 3328 B RAM, 40针 PDIP封装 |
| 分类 |
商业参数
| 其他名称 | PIC18F4685IP | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 10 |
| 标准封装名称 | PDIP | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :18F4685 | 认证机构 | No |
电气参数
| 输入端 | 36 | 转速 | 40 MHz |
| 定时器 | 1 x 8 bit, 3 x 16 bit | 存储器 | 96KBytes |
| RAM 大小 | 3.25 KB | 内核大小 | 8-Bit |
| 核心类型 | PIC | 接口 | CAN/I2C/SPI/USART |
| 时钟速率 | 40 MHz | 比较器数量 | 2 |
| EEPROM容量 | 1K x 8 | 存储器容量 | 3328 B |
| 存储器类型 | :Flash | I/O 数量 | 44 |
| 电压范围 | 2-5.5V | 位数 | 10 |
| 额定电压 | 4.2 → 5.5 V | 看门狗定时器 | 1 |
| 时钟频率 | :40MHz | 数据转换器 | A/D 11x10b |
| 最大频率 | 40MHz | DAC数量 | 2 |
| 振荡器类型 | Internal | 供电电压 | 5 V |
| RS-232（422、485） | 1 | 分辨率（位） | 10bit |
| 串行接口 | 1 | 通道数量 | 11 |
| 模拟输入/输出 | 2 | 非易失性存储器 | 1KBytes |
| 程序存储器大小 | 96 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 11 | 最小供电电压 | 5.5 |
| 频率（中心/带宽） | 16 bit, 8 bit | 最大功耗 | 1000 mW |
| 每元件位数 | 10 bit | 供电电压 (Vcc/Vdd) | 4.2 V ~ 5.5 V |
机械参数
| 宽度 | 0.58in | 高度 | 0.195in |
| 长度 | 2.095in | 重量 | 0.000833 |
| 包装方式 | Tube | 引脚样式 | Through Hole |
| 端接方式 | :Through Hole | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | :40 |
| 封装形式 | 40PDIP | 冷却的封装 | PDIP |
| 材料表面处理 | :- | 总长度 | 53.21(Max) |
| 包装数量 | PDIP | 尺寸/外形 | 2.095 x 0.58 x 0.195in |
| 位数 | 40 | 外壳尺寸-插件 | 4.95(Max) |
| 供应商器件封装 | 40-PDIP | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 1(CCP), 1(ECCP) | ||
产品信息
| SPI | 1 | USB | 0 |
| 系列 | PIC18 | 产品特性 | CAN Controller |
| 协议 | 1 | 闪存大小 | :96KB |
| 片内RAM（通道数×位宽） | 11-chx10-bit | 外设 | Brown-out Detect/Reset, HLVD, POR, PWM, WDT |
| 架构 | RISC | 连接性 | CAN, I²C, SPI, UART/USART |
| 核心处理器 | PIC | 定时器数量 | 4 |
| 控制器系列 | :PIC18F4xxx | 射频系列/标准 | PIC18 |
| 使用的IC/零件 | :PIC18F4685-I/P | DigiKey可编程 | Yes |
| 印刷电路板数量 | 40 | 微控制器特性 | :Self-Programming, ECAN, LIN, USART |
| A/D转换器数量 | :11 | ||
环境参数
| 工作温度 | -40 to 85 °C | ||
