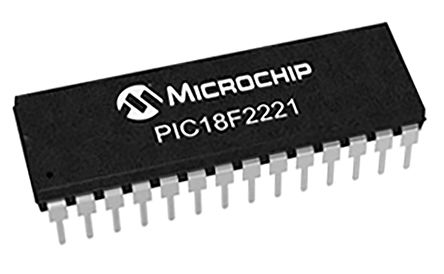

PIC18F2221-I/SP
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 4KB Flash 5V 28-Pin SPDIP Tube 8-bit Microcontrollers - MCU 4 KB Flash 512 RAM 8 bit MCU SPDIP28 IC MCU 8BIT 4KB FLASH 28SDIP 8BIT FLASH MCU, 18F2221, 28SPDIP MCU,8-Bit,4KBFlash,512RAM,25I/O,SPDIP-28 Microchip PIC18F 系列 8 bit PIC18F MCU, 40MHz, 4 kB ROM 闪存, 512 B RAM, 1xUSB, 28针 SPDIP封装 |
| 分类 |
商业参数
| 最小起订量 | 225 | 单位包装 | 15 |
| 其他名称 | PIC18F2221ISP | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 15 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 汽车级 | NO |
| 零件状态 | :18F2221 | 无铅定义 | RoHS-conform |
电气参数
| 输入端 | 25 | 转速 | 40 MHz |
| 定时器 | 1-8-bit,3-16-bit | 存储器 | 4KBytes |
| 以太网 | 0 | RAM 大小 | 512 byte |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 接口 | I2C/SPI/USART | 时钟速率 | 40 MHz |
| 比较器数量 | 2 | EEPROM容量 | 256Byte |
| 存储器容量 | 512 B | 存储器类型 | FLASH |
| 显示类型 | 0 | I/O 数量 | 25 |
| 电压范围 | 2-5.5V | 位数 | :8 |
| 看门狗定时器 | 1 | 时钟频率 | :40MHz |
| 数据转换器 | A/D 10x10b | 最大频率 | 40MHz |
| DAC数量 | 2 | 振荡器类型 | Internal |
| 供电电压 | 5 V | 数字I/O线数 | 25pins |
| 分辨率（位） | 16bit | 通道数量 | 10 |
| 模拟输入/输出 | 2 | 非易失性存储器 | 256Bytes |
| 程序存储器大小 | 4 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 10channels | 最小输入电压 | 5.5V |
| 最大功耗 | 1000 mW | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 4.2 V ~ 5.5 V | ||
机械参数
| 重量 | 0.000033 | 包装方式 | Tube |
| 端接方式 | :Through Hole | 安装样式 | Through Hole |
| 引脚数 | :28 | 封装形式 | 28SPDIP |
| 材料表面处理 | :- | 位数 | :18F2221 |
| 供应商器件封装 | 28-SPDIP | 核心数/总线宽度 | 8 Bit |
产品信息
| USB | No | 系列 | PIC18 |
| 匹配码 | PIC18F2221-I/SP | CAN编号 | 0 |
| 闪存大小 | :4KB | SPI编号 | 1 |
| 片内RAM（通道数×位宽） | 10-chx10-bit | 外设 | Brown-out Detect/Reset, HLVD, POR, PWM, WDT |
| 连接性 | I²C, SPI, UART/USART | 核心处理器 | PIC |
| 定时器数量 | 4 | 控制器系列 | :PIC18F2xxx |
| 标准交期 | 14 weeks | 射频系列/标准 | PIC18 |
| 微控制器特性 | :LIN, SPI, I2C, BOR, ADC, WDT | A/D转换器数量 | :10 |
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
