首页产品分类集成电路嵌入式微控制器数字信号处理器与控制器PIC16F870-I/SS

点击放大查看

PIC16F870-I/SS

制造商	Microchip Technology Inc.
描述	MCU 8-bit PIC16 PIC RISC 3.5KB Flash 5V 28-Pin SSOP Tube 8 bit MCU SSOP28 IC MCU 8BIT 3.5KB FLASH 28SSOP PIC16F870-I/SS, 8 bit Microcontroller PIC 20MHz 2K x 14, 64 x 8words Flash, 128B RAM, 28-Pin SSOP 8-bit Microcontrollers - MCU 3.5KB 128 RAM 22 I/O 8BIT FLASH MCU, SMD, 16F870, SSOP28 PIC16F870-I/SS Microcontroller 8 Bit SSOP-28, PIC16F870-I/SS, Microchip Microchip PIC16F 系列 8 bit PIC MCU, 20MHz, 2K x 14 字，64 x 8 字 ROM 闪存, 128 B RAM, 28针 SSOP封装 PIC16F 7K SSOP28 85°C
分类	集成电路嵌入式微控制器数字信号处理器与控制器

商业参数

最小起订量	1	单位包装	47
其他名称	PIC16F870ISS	产品类别	8-bit Microcontrollers - MCU
标准包装数量	Rail / Tube	工厂包装数量	47
标准封装名称	SSOP

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423190
零件状态	:16F870	无铅定义	RoHS-conform
认证机构	No

电气参数

转速	20 MHz	定时器	1 x 16 bit, 2 x 8 bit
以太网	0	RAM 大小	128 byte
内核大小	8-Bit	核心类型	PIC
接口	USART	时钟速率	20 MHz
分辨率	10bit	EEPROM容量	64Byte
存储器容量	3.5KByte	存储器类型	FLASH
显示类型	0	I/O 数量	22
位数	10	额定电压	4 → 5.5 V
看门狗定时器	1	时钟频率	:20MHz
数据转换器	A/D 5x10b	最大频率	20MHz
DAC数量	1	振荡器类型	External
供电电压	5 V	数字I/O线数	22pins
分辨率（位）	10Bit	串行接口	1
通道数量	0	程序存储器大小	3.5 KB
程序存储器类型	Flash	ADC/DAC 数量	5
最小输入电压	5.0V	最小供电电压	5.5
频率（中心/带宽）	16 bit, 8 bit	最大功耗	1000 mW
每元件位数	10 bit	供电电压 (Vcc/Vdd)	4 V ~ 5.5 V

机械参数

宽度	5.38mm	高度	1.83mm
长度	10.34mm	重量	0.000001
包装方式	TUBE	引脚样式	Gull-wing
安装类型	Surface Mount	安装样式	SMD/SMT
引脚数	:28	封装形式	28SSOP
冷却的封装	SSOP	材料表面处理	:MSL 1 - Unlimited
总长度	10.2	包装数量	SSOP
尺寸/外形	10.34 x 5.38 x 1.83mm	位数	28
外壳尺寸-插件	1.75	供应商器件封装	28-SSOP
核心数/总线宽度	8 Bit	脉冲宽度失真（最大）	1(10 bit) (CCP)

产品信息

USB	0	系列	PIC16
匹配码	PIC16F870-I/SS	CAN编号	0
闪存大小	:3.5KB	SPI编号	0
片内RAM（通道数×位宽）	5-chx10-bit	外设	Brown-out Detect/Reset, POR, PWM, WDT
架构	RISC	连接性	UART/USART
核心处理器	PIC	定时器数量	3
控制器系列	:PIC16F	标准交期	24 weeks
射频系列/标准	PIC16	DigiKey可编程	Yes
印刷电路板数量	28	微控制器特性	:One Capture, Compare, PWM, USART, Parallel Slave Port, Brown-out detection, Watchdog
A/D转换器数量	:5

环境参数

温度范围	:Industrial	测试温度	-40°C
工作温度	-40 to 85 °C

文档与媒体

30569b.pdf

相关型号

DM163022

microchip

Demonstration Board To Support Different PIC Microcontroller Devices Development Boards & Kits - PIC / DSPIC PICDEM 2 Plus PIC16C62/63/64/65/73/74 Demo-B BOARD DEMO PICDEM-2 PLUS PICDEM 2 PLUS, LCD, DEMO BOARD PICDEM2PlusDemoBoardforPIC16xxxandPIC18xxxDevices

¥1076.6880

详情

DV164035

microchip

MPLAB ICD 3 In Circuit Debugger In-Circuit Debuggers MPLAB ICD3 MPLAB ICD3 In-Circuit Debugger MPLAB ICD3 IN-CIRC DEBUGGER DV164035, Programmer, 16 bit, PIC DEBUGGER, MPLAB ICD 3, DSPIC FOR PIC MPLAB ICD 3 In-Circuit Debugger Kit MPLABICD3IncircuitDebugger Programmer: microcontrollers; USB; No.of diodes:3 In-Circuit Debugger/Programmer ICD3 PC hosted mode, DV164035, Microchip Microchip MPLAB ICD 3 在线调试器处理器和微控制器开发套件

¥1422.4200

详情

AC164020

microchip

Development Tools, Module Socket For 18F2X31 28DIP Sockets & Adapters PRO MATE II Sckt MOD MODULE SKT PROMATEII 44TQFP

详情

AC164307

microchip

28L SSOP SOCKET MODULE FOR MPLAB PM3 Sockets & Adapters 28L Sckt Mod for MPLAB PM3 SSOP Socket Module For MPLAB PM3 MODULE SKT FOR PM3 28SSOP AC164307, Module, 8 bit, PIC, Socket Module for MPLAB PM3 SOCKET MODULE, MPLAB PM3 PROGRAMMER 28LSSOPSOCKETMODULEFORMPLABPM3 Microchip 8 位 MCU 处理器和微控制器开发套件

¥1094.3280

详情

SW500005

microchip

Compiler, HI Tech C Compiler For PIC10/12/16 MCUs Development Software HI-TECH PICC STD Compiler Hi-Tech C Comp.for PIC10/PIC12/PIC16ROHS PICC STD Compilers,HI-TECHCCompilerforPIC10/12/16MCUs-Standard Hi-Tech C Compiler for PIC10/12/16 Microcontrollers

¥3564.0000

详情

DM163022-1

microchip

Picdem 2 Plus Board Demonstrates The Capabilities Of Microchips 8-Bit Microcontrollers Development Boards & Kits - PIC / DSPIC PICDEM 2 Plus PICDEM 2 Plus BOARD DEMO PIC16F87X PIC18FXX2 PICDEM 2 Plus w/ ICD interface PIC16F, PICDEM 2 PLUS, DEMO BOARD Development kit: Microchip; PIC16; Connector type: RJ12 PICDEM 2 Plus PC hosted mode PIC16F1937-I/P 9 V, DM163022-1, Microchip Microchip 8 位 MCU 开发套件

¥539.9280

详情

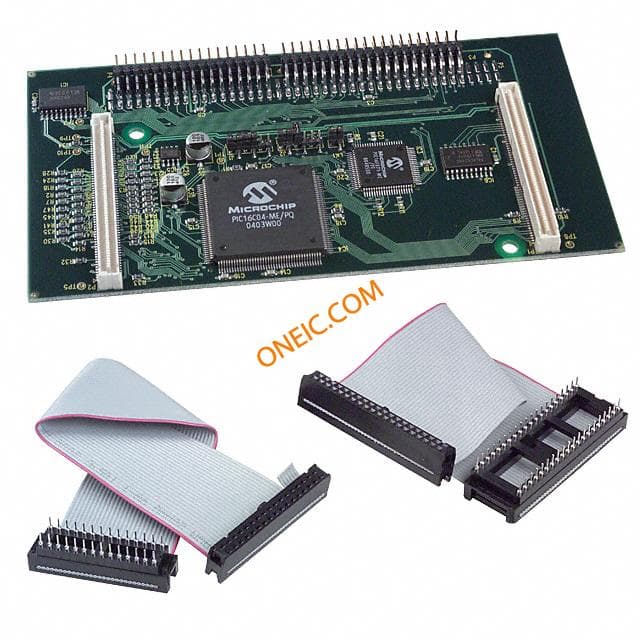

I3-DB16F871
