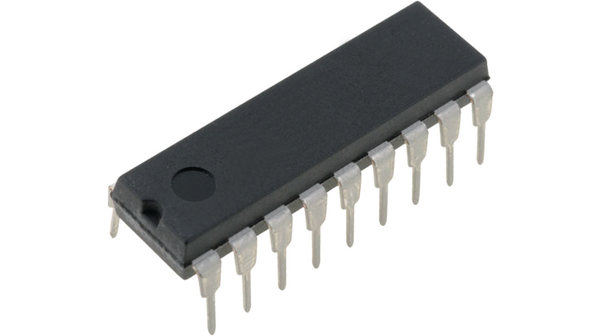

PIC16F84A-04I/P
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 1.75KB Flash 5V 18-Pin PDIP Tube 8-bit Microcontrollers - MCU 1.75KB 68 RAM 13 I/O 4MHz Ind Temp PDIP18 8 bit MCU PDIP18 IC MCU 8BIT 1.75KB FLASH 18DIP PIC16F84A-04I/P, 8 bit Microcontroller PIC 4MHz 64 x 14, 1024 x 14words Flash, 68B RAM, 18-Pin PDIP IC, 8BIT FLASH MCU, 16F84, DIP18 18-Pin,1.75KBFlash,68RAM,13I/O Microcontroller 8 Bit PDIP-18, PIC16F84A-04I/P, Microchip PIC16F 1,75K PDIP18 85°C |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 25 |
| 其他名称 | PIC16F84A04IP | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 25 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 零件状态 | :16F84 |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
电气参数
| 输入端 | 13 | 转速 | 4 MHz |
| 定时器 | 1 x 8 bit | 存储器 | 1.75KBytes |
| RAM 大小 | 68 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 频率 | 4 MHz |
| 接口 | :- | 时钟速率 | 20 MHz |
| 比较器数量 | 0 | EEPROM容量 | 64 x 8 |
| 存储器容量 | 68 B | 存储器类型 | FLASH |
| I/O 数量 | 13 | 电压范围 | 2-5.5V |
| 位数 | :8 | 额定电压 | 4 → 5.5 V |
| 看门狗定时器 | 1 | 时钟频率 | :4MHz |
| 最大频率 | 4MHz | 振荡器类型 | External |
| 供电电压 | 5 V | 通道数量 | 0 |
| 模拟输入/输出 | 0 | 非易失性存储器 | 64Bytes |
| 程序存储器大小 | 1.75 KB | 程序存储器类型 | Flash |
| 最小供电电压 | 4 V | 频率（中心/带宽） | 8bit |
| 最大功耗 | 800 mW | 供电电压 (Vcc/Vdd) | 4 V ~ 5.5 V |
机械参数
| 宽度 | 6.6mm | 高度 | 3.68mm |
| 长度 | 22.99mm | 重量 | 0.000001 |
| 包装方式 | Tube | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | :18 |
| 封装形式 | 18PDIP | 冷却的封装 | PDIP |
| 材料表面处理 | :- | 尺寸/外形 | 22.99 x 6.6 x 3.68mm |
| 位数 | 18 | 供应商器件封装 | 18-PDIP |
| 核心数/总线宽度 | 8 Bit | ||
产品信息
| USB | 0 | 系列 | PIC16 |
| 匹配码 | PIC16F84A-04I/P | 闪存大小 | :1.75KB |
| 片内RAM（通道数×位宽） | No | 外设 | POR, WDT |
| 架构 | RISC | 可编程性 | Yes |
| 核心处理器 | PIC | 定时器数量 | 1 |
| 控制器系列 | :PIC16F8xx | 标准交期 | 14 weeks |
| 射频系列/标准 | PIC16 | 微控制器特性 | :1 Kbytes FLASH |
环境参数
| 温度范围 | :Industrial | 测试温度 | -40°C |
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
