点击放大查看

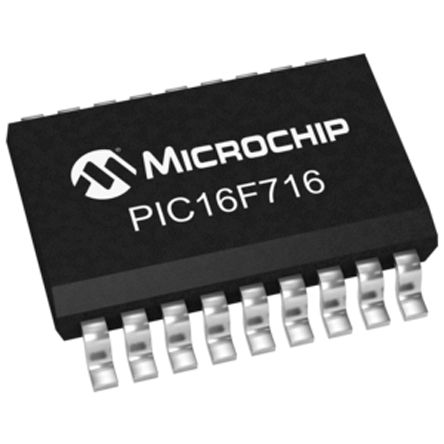

PIC16F716-I/SO
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 28KB Flash 2.5V/3.3V/5V 18-Pin SOIC W Tube 8 bit MCU SOIC18 IC MCU 8BIT 3.5KB FLASH 18SOIC PIC16F716-I/SO, 8 bit Microcontroller PIC 20MHz 2048 Flash, 128B RAM, 18-Pin SOIC 8BIT FLASH MCU, SMD, 16F716, SOIC18 18-Pin,3.5KBFlash,128RAM,13I/O PIC microcontroller; SRAM:128B; 20MHz; SO18; 2÷5.5V Microcontroller 8 Bit SO-18, PIC16F716-I/SO, Microchip Microchip PIC16F 系列 8 bit PIC MCU, 20MHz, 2048 x 14 字 ROM 闪存, 128 B RAM, 18针 SOIC封装 8-bit Microcontrollers - MCU 3.5KB 128 RAM 13 I/O PIC16F 3,5K SOIC18 85°C |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 42 |
| 其他名称 | PIC16F716ISO | 标准包装数量 | Rail / Tube |
| 标准封装名称 | SOIC W | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :16F716 | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | 认证机构 | No |
电气参数
| 输入端 | 13 | 转速 | 20 MHz |
| 定时器 | 1 x 16 bit, 2 x 8 bit | 存储器 | 3.5KBytes |
| RAM 大小 | 128 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 频率 | 20 MHz |
| 接口 | RS-232/USB | 时钟速率 | 20 |
| 比较器数量 | 0 | 分辨率 | 10bit |
| 存储器容量 | 3.5KByte | 存储器类型 | FLASH |
| 显示类型 | no | I/O 数量 | 13 |
| 电压范围 | 2-5.5V | 位数 | 8 |
| 额定电压 | 2 → 5.5 V | 时钟频率 | :20MHz |
| 数据转换器 | A/D 4x8b | 最大频率 | 20MHz |
| DAC数量 | 1 | 振荡器类型 | Internal |
| 供电电压 | 2.5|3.3|5 V | 数字I/O线数 | 13pins |
| 分辨率（位） | 8Bit | 通道数量 | 0 |
| 模拟输入/输出 | 4-Channel,8-Bit | 非易失性存储器 | 0Bytes |
| 程序存储器大小 | 28 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 4 | 最小输入电压 | 5.5V |
| 8位定时器数量 | 2 | 最小供电电压 | 2 V |
| 频率（中心/带宽） | 16 bit, 8 bit | 最大功耗 | 1000 mW |
| 每元件位数 | :8 | 供电电压 (Vcc/Vdd) | 2 V ~ 5.5 V |
机械参数
| 宽度 | 7.5mm | 高度 | 2.35mm |
| 长度 | 11.55mm | 重量 | 0.000001 |
| 包装方式 | TUBE | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 引脚数 | :18 |
| 封装形式 | 18SOIC W | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 11.53 |
| 包装数量 | SOIC W | 尺寸/外形 | 11.55 x 7.5 x 2.35mm |
| 位数 | 18 | 外壳尺寸-插件 | 2.31 |
| 供应商器件封装 | 18-SOIC | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 1 x 10 bit, 2 x 10 bit, 4 x 10 bit | ||
产品信息
| SPG | 22 | USB | No |
| 类型 | PIC microcontroller | 匹配码 | PIC16F716-I/SO |
| CAN编号 | 0 | 闪存大小 | :3.5KB |
| SPI编号 | 0 | 片内RAM（通道数×位宽） | 4-chx8-bit |
| 外设 | Brown-out Detect/Reset, POR, PWM, WDT | 架构 | RISC |
| 可编程性 | Yes | 核心处理器 | PIC |
| 单元数量 | 1 | 定时器数量 | 3 |
| 控制器系列 | :PIC16F | 标准交期 | 14 weeks |
| 射频系列/标准 | PIC16 | DigiKey可编程 | Yes |
| 印刷电路板数量 | 18 | 微控制器特性 | :POR, PWRT, OST, WDT, ICSP, ECC PWM. |
| A/D转换器数量 | :4 | ||
环境参数
| 温度范围 | :Industrial | 测试温度 | -40°C |
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
相关型号
DV164035
microchip
MPLAB ICD 3 In Circuit Debugger In-Circuit Debuggers MPLAB ICD3 MPLAB ICD3 In-Circuit Debugger MPLAB ICD3 IN-CIRC DEBUGGER DV164035, Programmer, 16 bit, PIC DEBUGGER, MPLAB ICD 3, DSPIC FOR PIC MPLAB ICD 3 In-Circuit Debugger Kit MPLABICD3IncircuitDebugger Programmer: microcontrollers; USB; No.of diodes:3 In-Circuit Debugger/Programmer ICD3 PC hosted mode, DV164035, Microchip Microchip MPLAB ICD 3 在线调试器 处理器和微控制器开发套件
AC164010
microchip
PIC16C55X, 61, 62X, CE62X, F62 Sockets & Adapters Socket Module MODULE SKT PROMATEII DIP/SOIC
SW500005
microchip
Compiler, HI Tech C Compiler For PIC10/12/16 MCUs Development Software HI-TECH PICC STD Compiler Hi-Tech C Comp.for PIC10/PIC12/PIC16ROHS PICC STD Compilers,HI-TECHCCompilerforPIC10/12/16MCUs-Standard Hi-Tech C Compiler for PIC10/12/16 Microcontrollers
AC162054
microchip
Development Kits For MPLAB ICD 2 Header Sockets & Adapters For PIC16F716 18PDIP MPLAB ICD Header Interface for PIC16 HEADER INTERFACE ICD2 16F716 AC162054, Header, 8 bit, PIC, Header Interface for PIC16F716 MPLAB ICD HEADER, FOR PIC16F716 HEADERINTERFACE,AC162054
DM163022-1
microchip
Picdem 2 Plus Board Demonstrates The Capabilities Of Microchips 8-Bit Microcontrollers Development Boards & Kits - PIC / DSPIC PICDEM 2 Plus PICDEM 2 Plus BOARD DEMO PIC16F87X PIC18FXX2 PICDEM 2 Plus w/ ICD interface PIC16F, PICDEM 2 PLUS, DEMO BOARD Development kit: Microchip; PIC16; Connector type: RJ12 PICDEM 2 Plus PC hosted mode PIC16F1937-I/P 9 V, DM163022-1, Microchip Microchip 8 位 MCU 开发套件

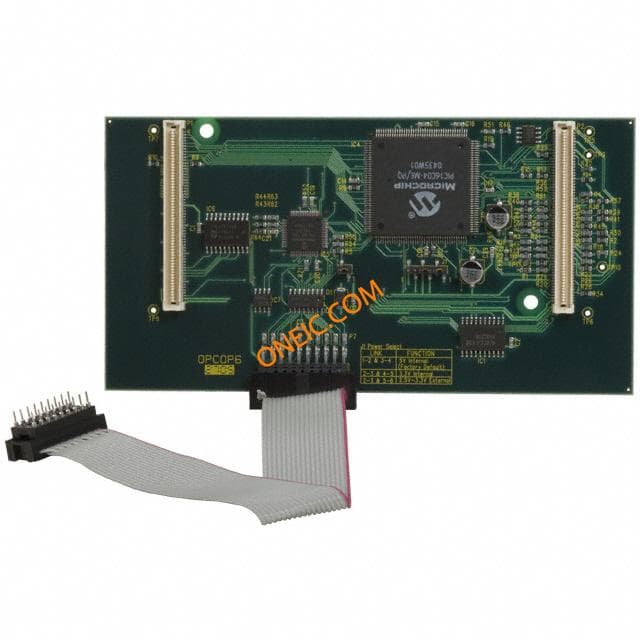

I3-DB16F716
RF Solutions
BOARD DAUGHTER ICEPIC3
