点击放大查看

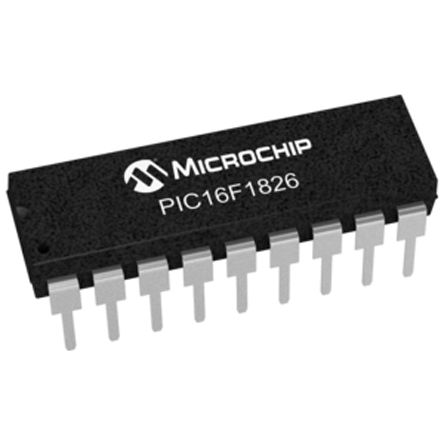

PIC16F1826-E/P
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 3.5KB Flash 3.3V/5V 18-Pin PDIP Tube 8-bit Microcontrollers - MCU 3.5KB Flash 256 byte 32 MHz Int. Osc 3.5 KB Flash, 256 bytes RAM, 32 MHz IC MCU 8BIT 3.5KB FLASH 18DIP MCU PIC16F1826,32MHz,3.5KB Flash,DIP18 MCU, 8BIT, 3.5K FLASH, XLP, 18PDIP 3.5KBFlash,256bytesRAM,32MHzInternalOscillator,16I/0 PIC microcontroller; EEPROM:256B; SRAM:256B; 32MHz; DIP18 Microchip PIC16F 系列 8 bit PIC MCU, 32MHz, 3.5 kB ROM 闪存, 256 B RAM, 18针 PDIP封装 |
| 分类 |
商业参数
| 最小起订量 | 504 | 单位包装 | 25 |
| 产品类别 | 8-bit Microcontrollers - MCU | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 25 | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | ||
电气参数
| 输入端 | 16 | 转速 | 32 MHz |
| 定时器 | 1 x 16 bit, 2 x 8 bit | 存储器 | 3.5KBytes |
| RAM 大小 | 256 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 接口 | I2C/SPI/USART |
| 时钟速率 | 32 MHz | 比较器数量 | 2 |
| EEPROM容量 | 256 x 8 | 存储器容量 | 256 B |
| 存储器类型 | Flash | I/O 数量 | 16 |
| 电压范围 | 1.8-5.5V | 位数 | 8 |
| 额定电压 | 1.8 → 5.5 V | 看门狗定时器 | 1 |
| 时钟频率 | :32MHz | 数据转换器 | A/D 12x10b |
| 最大频率 | 32MHz | DAC数量 | 1 |
| 振荡器类型 | Internal | 供电电压 | 3.3|5 V |
| 分辨率（位） | 10bit | 通道数量 | 12 |
| 模拟输入/输出 | 2 | 非易失性存储器 | 256Bytes |
| 程序存储器大小 | 3.5 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 12 | 8位定时器数量 | 2 |
| 最小供电电压 | 1.8...5.5V | 频率（中心/带宽） | 8bit |
| 最大功耗 | 800 mW | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 1.8 V ~ 5.5 V | ||
机械参数
| 宽度 | 0.28in | 高度 | 0.2in |
| 长度 | 0.92in | 重量 | 0.002 |
| 包装方式 | Tube | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | :18 |
| 封装形式 | 18PDIP | 冷却的封装 | PDIP |
| 材料表面处理 | :- | 包装数量 | 50 |
| 尺寸/外形 | 0.92 x 0.28 x 0.2in | 位数 | 18 |
| 供应商器件封装 | 18-PDIP | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 1(1 Channel) | ||
产品信息
| SPG | 50 | 类型 | PIC microcontroller |
| 系列 | PIC16 | 片内RAM（通道数×位宽） | 12-chx10-bit |
| 外设 | Brown-out Detect/Reset, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, SPI, UART/USART | 核心处理器 | PIC |
| 内置振荡器 | 32MHz, 32kHz | 单元数量 | 1 |
| 定时器数量 | 3 | 控制器系列 | :PIC16F18xx |
| 射频系列/标准 | PIC16 | ||
环境参数
| 工作温度 | -40 to 125 °C | ||
