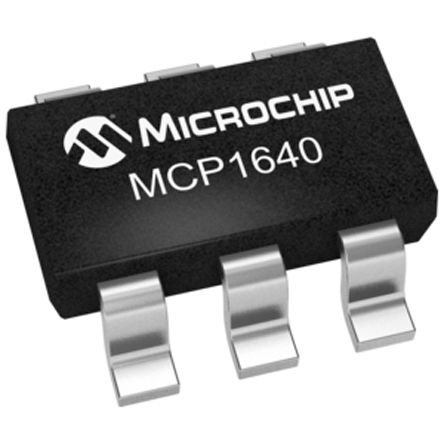

MCP1640BT-I/CHY
| 制造商 | Microchip Technology Inc. |
| 描述 | Conv DC-DC Single Step Up 0.65V to 5.5V 6-Pin SOT-23 T/R 500 kHz, 300 mA Syn. Boost, Output D IC REG BST SYNC ADJ 0.1A SOT23-6 Synchronous Boost regulator, 300mA Voltage Regulators - Switching Regulators 500 kHz 300 mA Syn Boost Converter IC, BOOST REG, 500KHZ, SOT23-6 6SOT-23COLT/R,500kHz,300mASyn.Boost,OutputDisconnect&PWMenabled Switching regulator 2...5.5 V SOT-23-6, MCP1640BT-I/CHY, Microchip Microchip 升压调节器, 350mA, 可调输出, 2 → 5.5 V, 575 kHz, 6针 SOT-23封装 Switching Voltage Regulators 500 kHz 300 mA Syn Boost Converter DC-DC 16V 0,8A SOT-23 SMD |
| 分类 |
商业参数
| 最小起订量 | 3300 | 单位包装 | 3000 |
| 其他名称 | MCP1640BT-I/CHYCT | 产品类别 | Voltage Regulators - Switching Regulators |
| 标准包装数量 | Tape & Reel | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 海关税号 | 85423990 | ||
电气参数
| 效率 | 96(Typ) % | 输出类型 | Adjustable |
| 稳压器类型 | Step Up | 额定电压 | 2 to 5.5 V |
| 电源调整率 | 0.01(Typ) %/V | 负载调整率 | 0.01(Typ) % |
| 输出电流 | 0.35(Typ) A | 输出数量 | 1 |
| 开关稳压器 | Yes | 开关频率 | 500 kHz |
| 同步整流 | Yes | 最小输入电压 | 2 V ~ 5.5 V |
| 输出电压（最大） | 5.5 V | 输出电压（最小/固定） | 2 V |
机械参数
| 宽度 | 1.8mm | 高度 | 1.3mm |
| 长度 | 3.1mm | 重量 | 0.0004 |
| 包装方式 | Tape & Reel (TR) | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :6 |
| 封装形式 | 6SOT-23 | 冷却的封装 | SOT-23 |
| 材料表面处理 | :MSL 1 - Unlimited | 尺寸/外形 | 3.1 x 1.8 x 1.3mm |
| 位数 | 6 | 供应商器件封装 | SOT-23-6 |
产品信息
| 类型 | Step Up | ||
环境参数
| 工作温度 | -40 to 85 °C | ||
