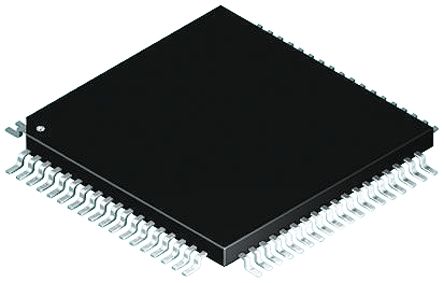

DSPIC30F6010A-20E/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 16-bit dsPIC30 dsPIC RISC 144KB Flash 3.3V/5V 80-Pin TQFP Tray 16 Bit MCU/DSP 20MIPS 144 KB FLASH IC DSC 16BIT 144KB FLASH 80TQFP Digital Signal Processors & Controllers - DSP, DSC 20MIPS 144 KB Microchip dsPIC30F 系列 16 bit dsPIC MCU, 40MHz, 144 kB ROM 闪存, 8192 B RAM, 1xUSB, 80针 TQFP封装 |
| 分类 |
商业参数
| 最小起订量 | 119 | 产品 | DSCs |
| 单位包装 | 119 | 其他名称 | DSPIC30F6010A20EPT |
| 产品类别 | Digital Signal Processors & Controllers - DSP, DSC | 标准包装数量 | Trays |
| 工厂包装数量 | 119 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 转速 | 20 MHz | 定时器 | 4（1 x 16 位） |
| RAM 大小 | 8 KB | 内核大小 | 16-Bit |
| 核心类型 | dsPIC | 接口 | CAN/I2C/SPI/UART |
| 时钟速率 | 20 MHz | 分辨率 | 10Bit |
| EEPROM容量 | 4K x 8 | 存储器容量 | 8192 B |
| 存储器类型 | 闪存 | PWM通道数 | 8 |
| I/O 数量 | 68 | 计数器/定时器 | 4 |
| 数据转换器 | A/D 16x10b | FPGA 核心单元数 | DsPIC |
| 最大频率 | 40MHz | DAC数量 | 8 |
| 振荡器类型 | Internal | 供电电压 | 3.3|5 V |
| 通道数量 | 2 | 模拟输入/输出 | 1（16 x 10 位） |
| 程序存储器大小 | 144 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 16 | 计数器/定时器数量 | 5 Timer |
| 供电电压 (Vcc/Vdd) | 2.5 V ~ 5.5 V | ||
机械参数
| 宽度 | 12mm | 高度 | 1.05mm |
| 长度 | 12mm | 包装方式 | Tray |
| 安装类型 | 表面贴装 | 连接器类型 | 2 |
| 安装样式 | SMD/SMT | 引脚数 | 80 |
| 封装形式 | 80TQFP | 包装数量 | TQFP |
| 尺寸/外形 | 12 x 12 x 1.05mm | 触点数 | 1 |
| 供应商器件封装 | 80-TQFP (12x12) | 核心数/总线宽度 | 16 Bit |
| 脉冲宽度失真（最大） | 8（8 通道） | ||
产品信息
| USB | 1 | 类型 | dsPIC30 |
| 系列 | dsPIC30F | 功能 | Y |
| 片内RAM（通道数×位宽） | 16-chx10-bit | 外设 | Brown-out Detect/Reset, LVD, Motor Control PWM, QEI, POR, PWM, WDT |
| 连接性 | CAN, I²C, SPI, UART/USART | 制造商全称 | Microchip Technology |
| 架构类型 | RISC | 核心处理器 | dsPIC |
| 指令类型 | Fixed/Floating Point | 定时器数量 | 5 |
| 定时器分辨率 | 16Bit | 射频系列/标准 | dsPIC30 |
| 输入数量及类型 | 68 I/O | ||
环境参数
| 工作温度 | -40 to 125 °C | ||
