点击放大查看

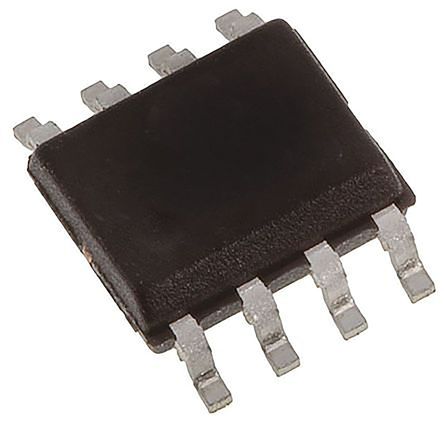

MCP4021-103E/SN
| 制造商 | |
| 描述 | . MCP4021-103E/SN - Digital Potentiometer 10k Ohm 1 Circuit 64 Taps Up/Down (U/D, CS) Interface 8-SOIC from Microchip Technology. from now! |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 500 | 单位包装 | 100 |
| 其他名称 | MCP4021103ESN | 产品类别 | Digital Potentiometer ICs |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 100 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 抗辐射加固 | No | ||
电气参数
| 接口 | Serial (2-Wire) | 电阻 | 10 kOhm |
| 存储器类型 | Non-Volatile | INL/DNL（LSB） | ±0.5LSB |
| 输入功率 | Single | 输出电流 | 45 uA |
| 供电电压 | 3.3 V, 5 V | 供电类型 | Single |
| 电阻值（欧姆） | 10k | 分辨率（位） | 6bit |
| 通道数量 | :1 | 元件数量 | 1 |
| 电阻公差 | :± 20% | 直流电阻（DCR）（最大） | :75ohm |
| 电源电压范围（典型） | Not Required V | 初始电阻（最小） | 10 kohm |
机械参数
| 锥度 | :Linear | 宽度 | 3.9mm |
| 高度 | 1.25mm | 长度 | 4.9mm |
| 重量 | 0.000175 | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8SOIC N |
| 冷却的封装 | SOIC N | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 4.9 | 包装数量 | SOIC N |
| 尺寸/外形 | 4.9 x 3.9 x 1.25mm | 位数 | 64 |
| 外壳尺寸-插件 | 1.25(Min) | 供应商器件封装 | 8-SOIC N |
产品信息
| SPG | 50 | 类型 | digital potentiometer |
| 基本单元 | :4021 | 滑动端存储器 | Non Volatile |
| 单元数量 | 1 | 控制接口 | Serial (2-Wire) |
| 电路数 | 1 | 抽头/步进数 | 64 |
| 印刷电路板数量 | 8 | A/D转换器数量 | Single |
| 加载位置数 | :64 | 转换位置数（转换为） | :64 |
环境参数
| 工作温度 | -40 to 125 °C | 温度系数 | 150 ppm/°C Typical |
