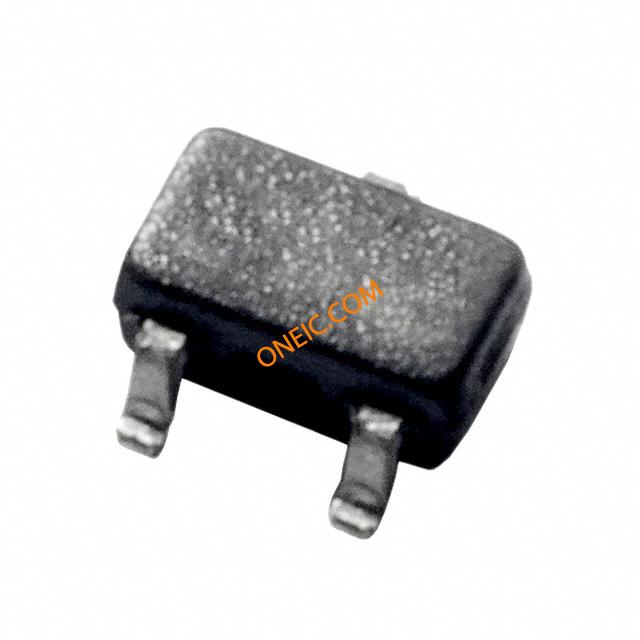

点击放大查看
SP0502BAJTG
| 制造商 | |
| 描述 | TVS Diode Arrays 2 Channel SMT array SC70 ESD Suppressor TVS 20KV 3-Pin SC-70 T/R TVS DIODE 5.5VWM 8.5VC SC703 DIODE, TVS, AVAL, 2 CH, SC70-3 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | F3158CT | 产品类别 | TVS Diode Arrays |
| 标准包装数量 | 3,000 | 工厂包装数量 | 3000 |
| 标准封装名称 | SOT-323 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| ESD保护 | 20(Min)@Contact Disc/30(Min)@HBM | ||
电气参数
| 通道数 | 2 Channels | 电容 | 30 pF |
| 额定电压 | 5.5 | 供电电压 | 5.5V (Max) |
| 元件数量 | 2 | 钳位电压 | 8.5V |
| 二极管配置 | :SC-70 | 击穿电压 | 5.5 V |
| 电源线保护 | No | 最小供电电压 | 5.5 V |
| 最大功耗 | :200mW | 单向通道数 | 2 |
| 反向漏电流 @ Vr | 0.1 | ||
机械参数
| 宽度 | 1.35(Max) | 重量 | 0.000005 |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :3 | 封装形式 | SC-70, SOT-323 |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 2.25(Max) |
| 包装数量 | SC-70 | 尺寸/外形 | 1.35 mm W x 2.25 mm L x 1 mm H |
| 端接样式 | SMD/SMT | 位数 | 3 |
| 外壳尺寸-插件 | 1(Max) | 供应商器件封装 | SC-70-3 |
产品信息
| 类型 | TVS | 系列 | SP050xBA SPA |
| 极性 | Bidirectional | 应用 | General Purpose |
| 配置 | Dual Common Anode | 端口方向 | Uni-Directional |
| 印刷电路板数量 | 3 | ||
环境参数
| 工作温度 | -40°C ~ 85°C | ||
