SPH-002T-P0.5S
| 制造商 | JST Mfg. Co., Ltd. |
| 描述 | CONN TERM CRIMP PH 24-30AWG Contact SKT Crimp ST Cable Mount Embossed T/R Crimp contact Female 30...24 AWG, SPH-002T-P0.5S, JST JST PH 系列 母 压接接线端子, 压接, 镀锡触点 |
| 分类 |
商业参数
| 其他名称 | 455-1127-1 | 标准包装数量 | 8,000 |
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 接触电阻 | 20 mohm | 最大额定电流 | 2 A |
| 最小供电电压 | 100VDC/100VAC | ||
机械参数
| 深度 | 1.5 mm | 间距 | Not Required mm |
| 包装方式 | Tape & Reel (TR) | 导线线规 | 24-30 AWG |
| 端接方式 | Crimp | 外壳颜色 | Not Required |
| 安装类型 | Straight | 插针或插孔 | Socket |
| 连接器类型 | 母座 | 接触镀层 | Tin |
| 安装样式 | Cable | 触头材料 | Phosphor Bronze |
| 壳体材料 | Not Required | 总长度 | 5.7 mm |
| 端接排数 | 压接 | 线规 - 端部 | 30 |
| 触点数 | Not Required | 接触件端接 | Crimp |
| 第一连接器极性 | Female | 线规或范围 - AWG | 30...24 AWG |
产品信息
| 类型 | Contact | 连接器性别 | F |
| 系列 | PH | 适用产品/相关产品 | PH 连接器 |
环境参数
| 工作温度 | -25C to 85C | ||
文档与媒体
相关型号
PHR-3
JST Sales America Inc
CONN HOUSING PH 3POS 2.0MM Housing,PH,2.0mm pitch,3way Conn Housing RCP 3 POS 2mm Crimp ST Cable Mount Box Plug; wire-board; female; PIN:3; w/o terminals; 2mm; for cable; PH Crimp housing 2 mm Poles 3 PH, PHR-3, JST JST PHR 系列 1 行 2mm 节距 3 路 直 母 电缆安装 PCB 连接器外壳
PHR-4
JST Sales America Inc
CONN HOUSING PH 4POS 2MM WHITE Housing,PH,2.0mm pitch,4way Crimp housing 2 mm Poles 4 PH, PHR-4, JST JST PHR 系列 1 行 2mm 节距 4 路 直 母 电缆安装 PCB 连接器外壳

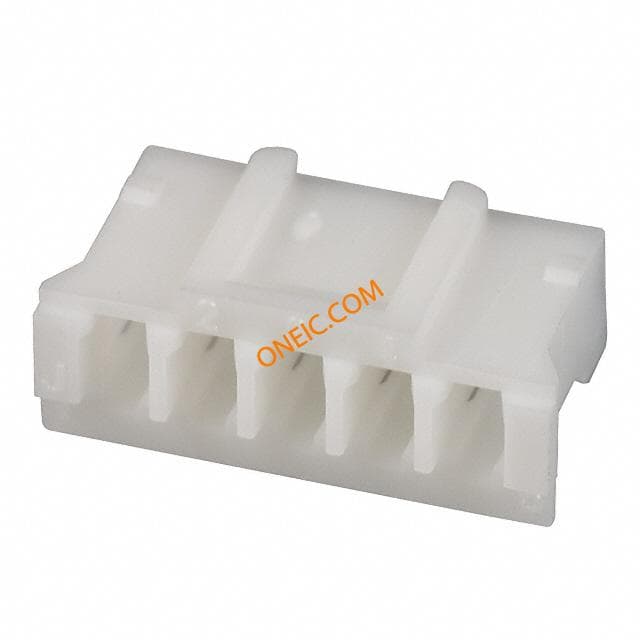

PHR-5
JST Sales America Inc
CONN HOUSING PH 5POS 2MM WHITE Housing,PH,2.0mm pitch,5way Conn Housing RCP 5 POS 2mm Crimp ST Cable Mount Box Crimp housing 2 mm Poles 5 PH, PHR-5, JST JST PHR 系列 1 行 2mm 节距 5 路 直 母 电缆安装 PCB 连接器外壳

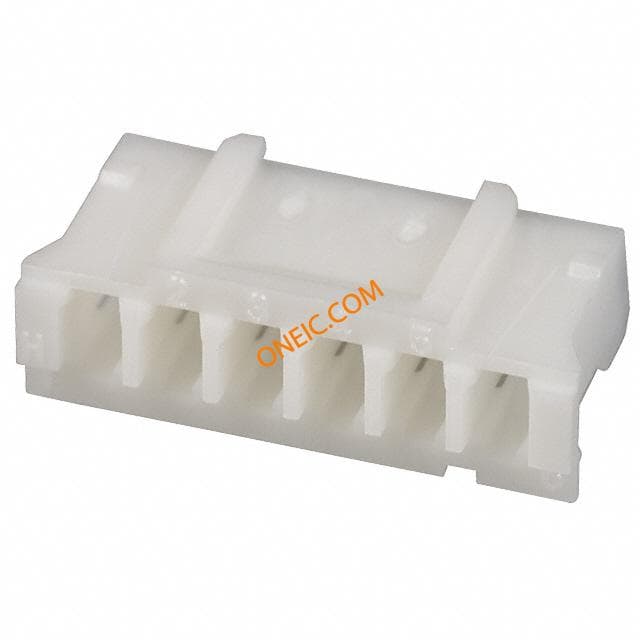

PHR-6
JST Sales America Inc
CONN HOUSING PH 6POS 2MM WHITE Housing,PH,2.0mm pitch,6way Conn Housing RCP 6 POS 2mm Crimp ST Cable Mount Box Plug; wire-board; female; PIN:6; w/o terminals; 2mm; for cable; PH Crimp housing 2 mm Poles 6 PH, PHR-6, JST JST PHR 系列 1 行 2mm 节距 6 路 直 母 电缆安装 PCB 连接器外壳
PHR-7
JST Sales America Inc
CONN HOUSING PH 7POS 2MM WHITE Housing,PH,2.0mm pitch,7way Crimp housing 2 mm Poles 7 PH, PHR-7, JST JST PHR 系列 1 行 2mm 节距 7 路 直 母 电缆安装 PCB 连接器外壳
PHR-8
JST Sales America Inc
CONN HOUSING PH 8POS 2MM WHITE Housing,PH,2.0mm pitch,8way Conn Housing RCP 8 POS 2mm Crimp ST Cable Mount Box Crimp housing 2 mm Poles 8 PH, PHR-8, JST JST PHR 系列 1 行 2mm 节距 8 路 直 母 电缆安装 PCB 连接器外壳
PHR-10
JST Sales America Inc
CONN HOUSING PH 10POS 2MM WHITE Housing,PH,2.0mm pitch,10way Conn Housing RCP 10 POS 2mm Crimp ST Cable Mount Box Crimp housing 2 mm Poles 10 PH, PHR-10, JST JST PHR 系列 2mm 节距 10 路 直 母 电缆安装 PCB 连接器外壳
PHR-11
JST Sales America Inc
CONN HOUSING PH 11POS 2MM WHITE Plug; wire-board; female; PIN:11; w/o terminals; 2mm; for cable; PH JST PHR 系列 2mm 节距 11 路 直 母 电缆安装 PCB 连接器外壳
PHR-13
JST Sales America Inc
CONN HOUSING PH 13POS 2MM WHITE
PHR-12
JST Sales America Inc
CONN HOUSING PH 12POS 2MM WHITE Conn Housing RCP 12 POS 2mm Crimp ST Cable Mount Box JST PHR 系列 1 行 2mm 节距 12 路 直 母 电缆安装 PCB 连接器外壳
PHR-16
JST Sales America Inc
CONN HOUSING PH 16POS 2MM WHITE
PHR-9
JST Sales America Inc
CONN HOUSING PH 9POS 2MM WHITE Housing,PH,2.0mm pitch,9way JST PHR 系列 1 行 2mm 节距 9 路 直 母 电缆安装 PCB 连接器外壳
PHR-15
JST Sales America Inc
CONN HOUSING PH 15POS 2MM WHITE

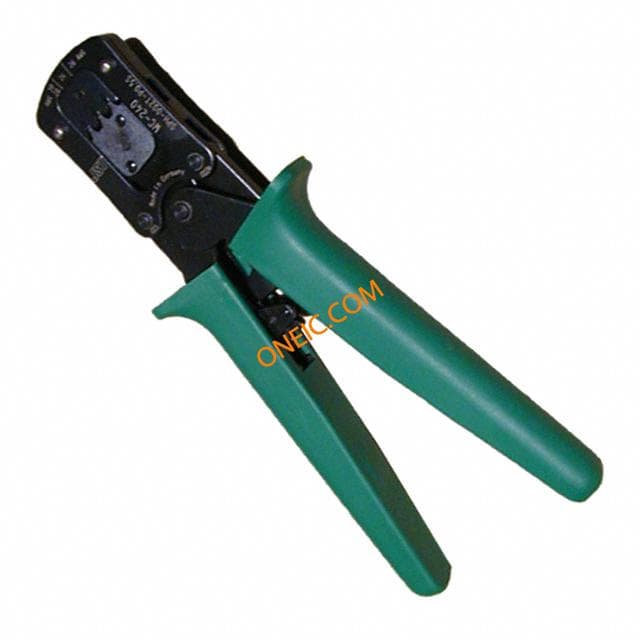

WC-240
