PHR-5

制造商	JST Mfg. Co., Ltd.
描述	CONN HOUSING PH 5POS 2MM WHITE Housing,PH,2.0mm pitch,5way Conn Housing RCP 5 POS 2mm Crimp ST Cable Mount Box Crimp housing 2 mm Poles 5 PH, PHR-5, JST JST PHR 系列 1 行 2mm 节距 5 路直母电缆安装 PCB 连接器外壳
分类	电阻器与电位器插件电阻省空间电阻

对参数有疑问？问 AI 助手

商业参数

标准包装数量

1,000

合规参数

RoHS

Compliant

材料阻燃等级

UL 94 V-0

电气参数

测试电压	800	额定电压	100
极数	5	接触电阻	10 mOhm
最大额定电流	2 A	绝缘电阻	1000 MOhm
最小供电电压	100VDC/100VAC

机械参数

颜色	Natural	深度	6.85mm
间距	0.079" (2.00mm)	宽度	4.5mm
高度	4.5 mm	长度	11.8mm
包装方式	Bulk	壳体颜色	9
导线线规	24-30	方向	直
触头类型	Female Socket	外壳颜色	White
安装类型	Free Hanging (In-Line)	连接器类型	Receptacle
紧固类型	Detent Lock	排数	1
触头材料	Tin-plated phosphor bronze	壳体材料	Nylon
总长度	11.8 mm	触点数	5
接触件端接	Crimp	位数	5

产品信息

备注	Contacts Not Provided	类型	Housing
连接器性别	Female	系列	PH
放大器类型	6	连接方式	Wire-Board
适用产品/相关产品	Removable crimp connector

环境参数

工作温度

-25C to 85C

文档与媒体

PDF 文档

PH Series

相关型号

SPH-002T-P0.5L

JST Sales America Inc

CONN TERMINAL 28-24AWG TIN SPH-002T-P0.5L

¥0.0925

详情

SPH-004T-P0.5S

JST Sales America Inc

CONN TERM CRIMP PH 28-32AWG TIN

¥0.0925

详情

SPH-002T-P0.5S

JST Sales America Inc

CONN TERM CRIMP PH 24-30AWG Contact SKT Crimp ST Cable Mount Embossed T/R Crimp contact Female 30...24 AWG, SPH-002T-P0.5S, JST JST PH 系列母压接接线端子, 压接, 镀锡触点

¥0.0959

详情

暂无图片

SPH-002GW-P0.5L

JST Sales America Inc

CONN TERM CRIMP PH GOLD 24-28AWG

¥0.4556

详情

B5B-PH-K-S(LF)(SN)

JST Sales America Inc

CONN HEADER PH TOP 5POS 2MM JST PH Series 2mm Pitch 5 Way 1 Row Straight PCB Header, Solder Termination, 2A JST PH 系列 5路 2mm节距 (1排) 直 PCB 针座 , 焊接端接, 2A, 通孔

¥0.7453

详情

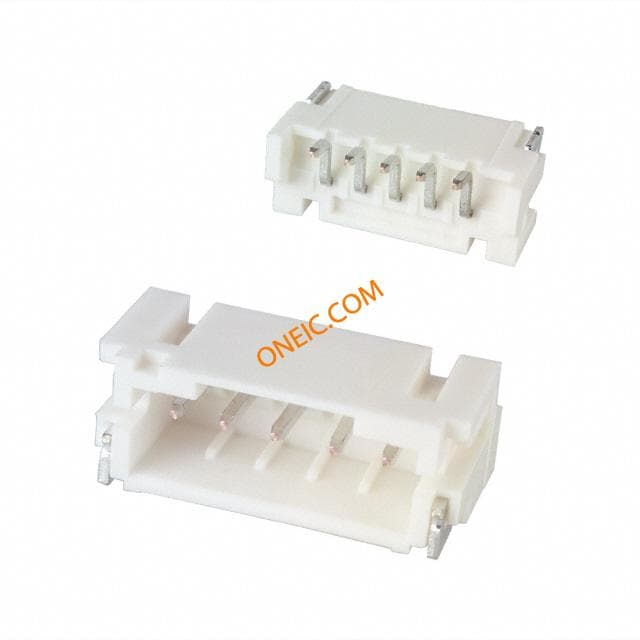

S5B-PH-SM4-TB(LF)(SN)

JST Sales America Inc

CONN HEADER PH SIDE 5POS 2MM SMD

¥3.5176

详情

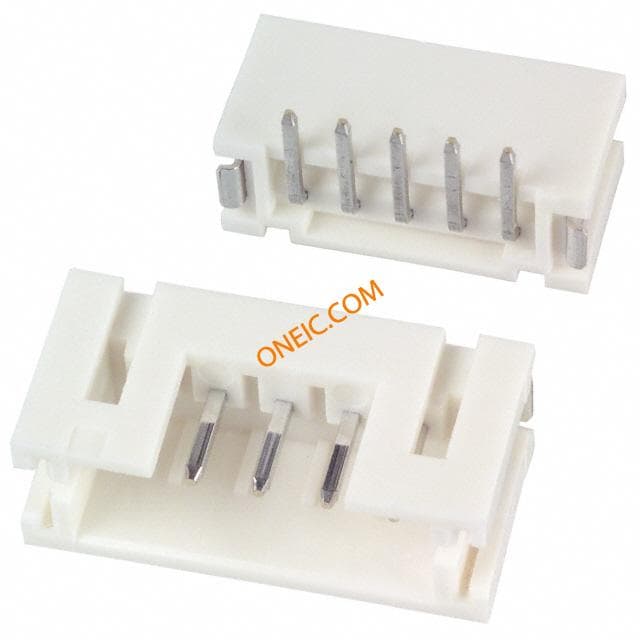

B5B-PH-SM4-TB(LF)(SN)

JST Sales America Inc

CONN HEADER PH TOP 5POS 2MM SMD JST PH Series 2mm Pitch 5 Way 1 Row Straight PCB Header, Solder Termination, 2A JST PH 系列 2mm节距 5路 (1排) 直 PCB 针座, 焊接端接, 2A , 表面安装

¥3.3041

详情

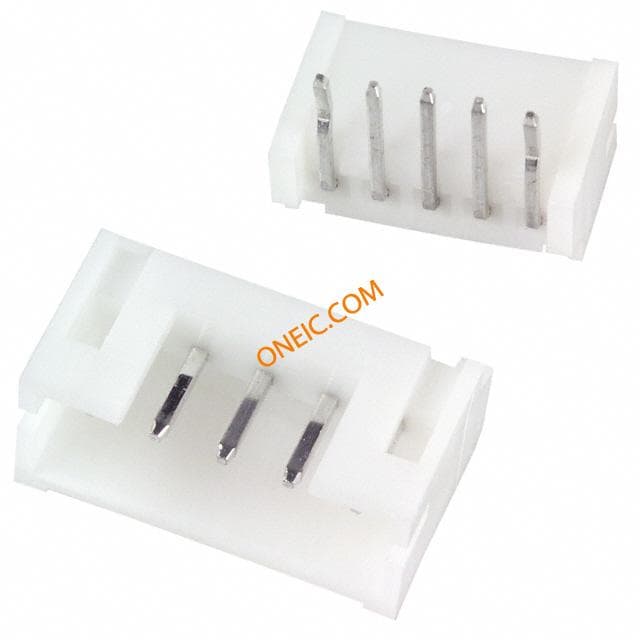

S5B-PH-K-S(LF)(SN)
