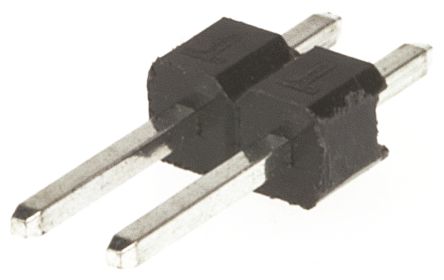

点击放大查看
M20-9990246
| 制造商 | |
| 描述 | HARWIN M20 Series 2.54mm Pitch 2 Way 1 Row Straight PCB Header, Solder Termination, 3A Headers & Wire Housings 02 SIL VERTICAL PIN HEADER TIN Conn Unshrouded Header HDR 2 POS 2.54mm Solder ST Thru-Hole Bag HEADER, STRAIGHT, 2.54MM 1ROW, 2WAY 02 SIL Vert Pin Hdr HARWIN M20 系列 2.54mm节距 2路 (1排) 直 引脚管座, 焊接端接, 3A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Headers & Wire Housings | 工厂包装数量 | 1000 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85369010 | ||
电气参数
| 接触电阻 | 30 mohm | 最大额定电流 | 3A |
| 绝缘电阻 | :10000Mohm | ||
机械参数
| 深度 | 2.54 mm | 间距 | 2.54mm |
| 高度 | 8.64 mm | 重量 | 0.013 |
| 包装方式 | Bag | 端接方式 | Solder |
| 外壳颜色 | Black | 安装类型 | Straight |
| 接触镀层 | Tin | 安装样式 | Through Hole |
| 排数 | 1 | 封装形式 | :Black Glass Filled Polyester UL94V-0 |
| 触头材料 | Brass | 壳体材料 | Nylon 6T |
| 总长度 | 5.08 mm | 端接样式 | Through Hole |
| 触点数 | 2 | 接触件端接 | :Through Hole Vertical |
产品信息
| 类型 | Board to Board, Wire to Board | 连接器性别 | HDR |
| 系列 | M20 | 产品子类型 | Headers |
环境参数
| 插拔次数 | :50 | 工作温度 | -40C to 105C |
文档与媒体
PDF 文档
