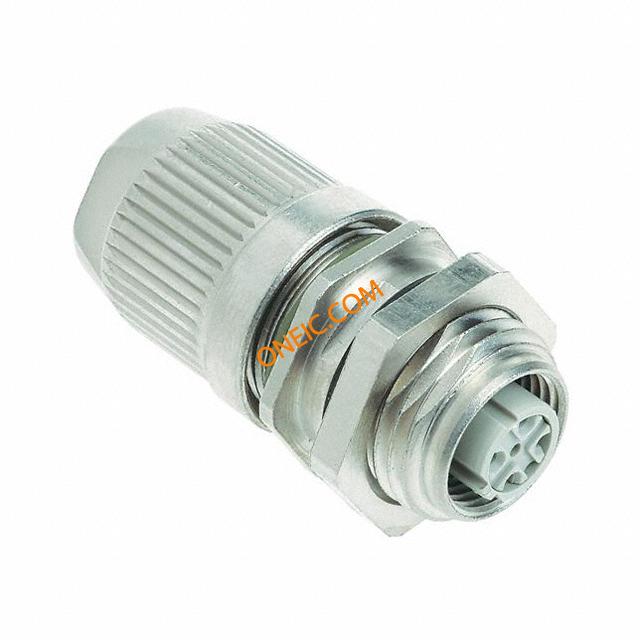

点击放大查看
21038822425
| 制造商 | |
| 描述 | Circular Metric Connectors PFT M12 CRMP SHIELD D-DCODE 4POL FEM Conn Circular 4 POS Crimp ST Panel Mount 4 Terminal 1 Port CONN HSG RCPT 4POS PNL MNT SKT 4 Pole Female Straight Panel Mount Industrial & Automation Circular Connector Han M12 Crimp: PFT M12 crimp shielded D-cod.4pol.female Harting 4路 面板安装 直向 连接器 插座 |
| 分类 |
商业参数
| 其他名称 | 1195-3278 | 零件号别名 | 021 021-03-882-2425 03 2425 882 |
| 标准包装数量 | 1 | 工厂包装数量 | 1 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 额定电压 | 250 V | 连接器阻抗 | M12 |
| 最大额定电流 | 4 A | ||
机械参数
| 深度 | 20 | 包装方式 | Bulk |
| 出线方向 | No | 方向 | D |
| 外壳样式 | Receptacle | 端接方式 | Crimp |
| 重量（g） | 42.00000 | 触头类型 | Crimp |
| 安装类型 | Panel Mount | 电缆直径 | 4.5 mm to 8.8 mm |
| 连接器类型 | Receptacle for Female Contacts | 紧固类型 | Threaded |
| 安装样式 | Cable | 总长度 | 38 |
| 端接排数 | 压接 | 端接样式 | Crimp |
| 第一触头极性 | Socket (Female) | 触点数 | 4 |
| 位数 | 4 | 外壳尺寸-插件 | M12-4 |
产品信息
| 备注 | Contacts Not Provided | 类型 | Circular |
| 连接器性别 | RCP | 系列 | M12 |
| 产品特性 | Shielded, Strain Relief | 产品子类型 | Connectors |
环境参数
| 密封等级 | IP 65, IP 67 | 防护等级 | IP65/67 - Dust Tight, Water Resistant, Waterproof |
文档与媒体
