点击放大查看
09693120172
| 制造商 | |

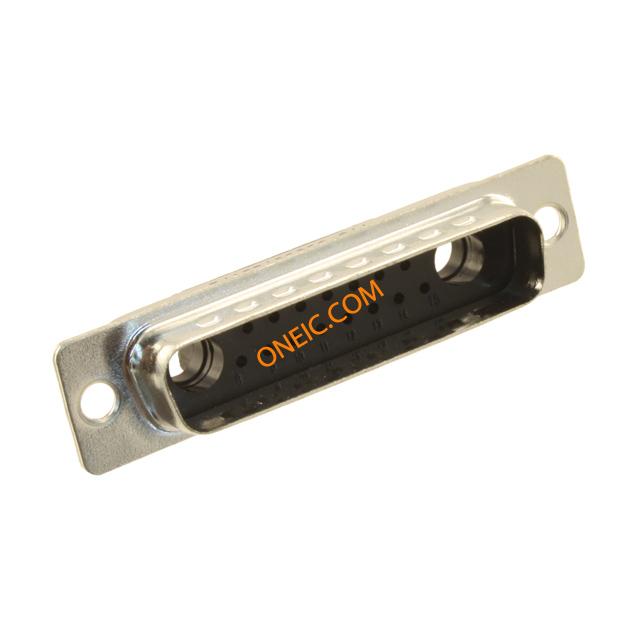

| 描述 | D-Sub Mixed Contact Connectors DSUB ML 17W2 CRIMP INSULATOR Conn Housing M 2Coaxial/15Signal POS Crimp ST Panel Mount DSUB MA 17W2 CRIMP INSULATOR D-Sub Mixed Connector 17W2 M D-SubMixedConnector17W2M Harting 15（信号），2（功率/同轴）路 直 混合压接 D-Sub 连接器, 插头 |
| 分类 |
商业参数
| 零件号别名 | 0172 09 09-69-312-0172 312 69 | 产品类别 | D-Sub Mixed Contact Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 50 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 最大额定电流 | 5A | ||
机械参数
| 深度 | 16.7mm | 宽度 | 12.5mm |
| 高度 | 12.5 | 长度 | 53mm |
| 包装方式 | Bulk | 方向 | 直 |
| 触头类型 | Coax or Power and Signal | 安装类型 | Straight |
| 外壳镀层 | Tin | 连接器类型 | Plug for Male Contacts |
| 法兰特征 | Housing/Shell (Unthreaded) | 安装样式 | Wire |
| 排数 | 2 | 连接器样式 | D-Sub, Combo |
| 壳体材料 | Steel | 总长度 | 53 |
| 尺寸/外形 | 53 x 12.5 x 16.7mm | 端接样式 | Crimp |
| 触点数 | 17 | 介电材料 | Polyester, Glass Filled |
| 位数 | 17 (15 + 2 Coax or Power) | 外壳材料及表面处理 | Steel, Tin Plated |
| 典型触点布局 | 17W2 | 外壳尺寸，连接器布局 | 3 (DB, B) - 17W2 |
产品信息
| 备注 | Contacts Not Provided | 类型 | Housing |
| 连接器性别 | Male | 产品特性 | Grounding Indents |
环境参数
| 机械寿命 | New At Mouser | 工作温度 | -55°C ~ 125°C |
