点击放大查看

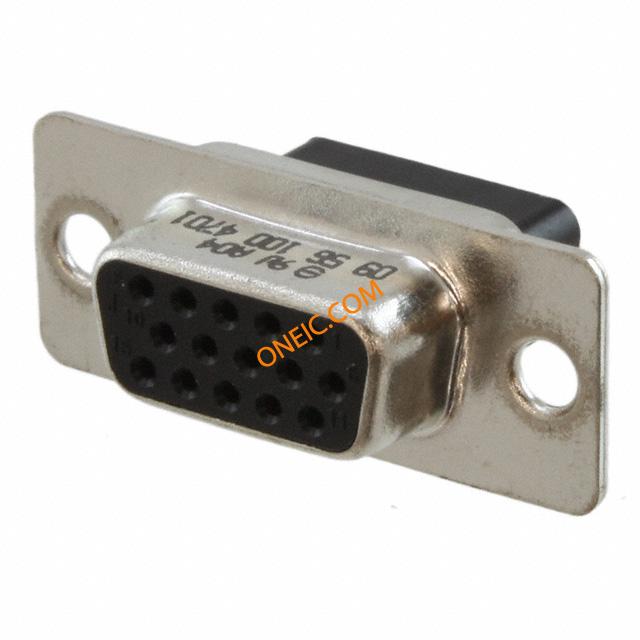

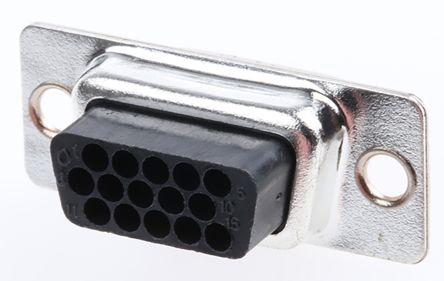

09561004701

制造商	HARTING Technology Group
描述	D-Sub High Density Connectors 15P FEMALE CRIMP THRU HOLE D SUB HD FE CRIMP SHELL 15P HD Crimp connector for 15-pin F HighDensityCrimpConnector(DSubHDFemaleCrimpShell)15position Harting 15路 2.29mm节距直压接式 D-sub 连接器, 插座
分类	连接器解决方案D-Sub连接器D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	09 09-56-100-4701 100 4701 56	产品类别	D-Sub High Density Connectors
标准包装数量	1	工厂包装数量	50

合规参数

RoHS

RoHS Compliant

标准

MIL-C-24308,DIN41652,CECC75301-802

电气参数

最大额定电流

2 A

机械参数

间距	2.29mm	宽度	12.93mm
长度	31.3mm	包装方式	Bulk
方向	直	端接方式	Crimp
触头类型	Signal	安装类型	Panel Mount
外壳镀层	Tin	行程角度	Straight
连接器类型	Receptacle for Female Contacts	法兰特征	Housing/Shell (Unthreaded)
外壳涂层	Tin	安装样式	Panel
排数	3	外壳材料（壳体）	Steel
连接器样式	D-Sub, High Density	壳体材料	Steel
主要材料	D-Subminiature	端接样式	Crimp
触点数	15	介电材料	Polybutylene Terephthalate (PBT), Polyester, Glass Filled
位数	15	外壳材料及表面处理	Steel, Tin Plated
外壳尺寸，连接器布局	1 (DE, E) High Density

产品信息

备注	Contacts Not Provided	类型	CableSocket
连接器性别	Female	系列	956

环境参数

工作温度

-55°C ~ 105°C

文档与媒体

在线文档

hkcgi.exe?crq_npld?&show=09561004701&language=GB
