点击放大查看

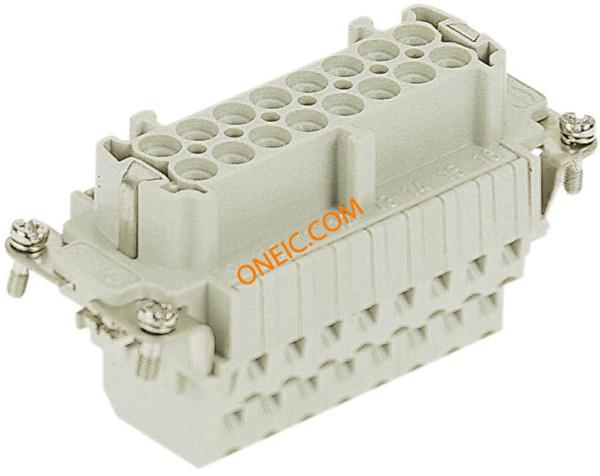

09330162772
| 制造商 | |
| 描述 | Heavy Duty Power Connectors FEMALE INSERT HAN 16ESS CAGE CLMP HAN ESS 16 POS. F INSERT DOUBLE INSERT FEMALE 16POS+1GND PUSH IN HanESS16Pos.FInsertDoubleCageCla Connector: HAN; female; Han ESS; PIN:16; 16+PE; size 16B; 16A; 500V Han E Female Insert: Han ESS 16 Position F Insert Double Cage Cla Harting HAN ESS 系列 16针 插座 电源连接器 |
| 分类 |
商业参数
| 零件号别名 | 016 09 09-33-016-2772 2772 33 | 产品类别 | Heavy Duty Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 10 |
合规参数
| RoHS | RoHS Compliant | 材料阻燃等级 | UL94 V-0 |
电气参数
| 额定电压 | 500V | 最大额定电流 | 16A |
机械参数
| 尺寸 | 16B | 颜色 | Gray |
| 重量 | 0.04 kg | 包装方式 | Bulk |
| 安装类型 | spring clamp | 连接器类型 | Insert |
| 接触镀层 | Silver | 封装形式 | size 16B |
| 触头材料 | Copper Alloy | 壳体材料 | Polycarbonate (PC) |
| 包装数量 | 1 | 端接排数 | 笼式弹簧夹 |
| 端接样式 | Push In | 触点数 | 16 |
| 位数 | 16+Ground | 镀层厚度（通用） | 3µm |
| 绝缘材料 - 材质 | polycarbonate | 线规或范围 - mm² | 0.14...2.5mm2 |
| 触点材料 - 镀层 | silver plated | 第一连接器安装特征 | 16+PE |
产品信息
| SPG | 1 | 类型 | CONNECTORS |
| 连接器性别 | Female | 系列 | HAN ESS |
| 产品子类型 | Accessories | 适配器系列 | Han ESS |
| 单元数量 | 1 | 基础产品编号 | 0933 |
环境参数
| 机械寿命 | 500cycles | 工作温度 | -40°C ~ 125°C |
相关型号
09300160541
Harting Technology Group
Connector Accessories 9 POS Hood Metal Heavy Duty Power Connectors HAN 16B PG29 SIDE METAL HOOD CONN HAN 16B HOOD SIDE PG29 Han B Hood Side Entry 2 Pegs PG 29 HanBHoodSideEntry2PegsPG29 Enclosure: for Han connectors; Han; size 16B; for cable; angled Han B Hoods: Han B Hood Side Entry 2 Pegs PG 29 Harting Han B 系列 侧入 电源连接器
19300161521
Harting Technology Group
Connector Accessories 9 POS Hood Metal Heavy Duty Power Connectors HAN 16B M25 SIDE METAL HOOD HAN B HOOD SIDE LC 4 PEGS M25 Low type side entry metric hood,M25 16B HOOD, 16B, SIDE ENTRY, M25, LC HAN16BHOODSIDEENTRYLC4PEGSM25 Enclosure: for rectangular connectors; Han; size 16B; for cable Han B Hoods: Han B Hood Side Entry LC 4 Pegs M25 Harting Han B 系列 侧入 电源连接器
09300161420
Harting Technology Group
Connector Accessories 9 POS Hood Metal Heavy Duty Power Connectors HAN 16B PG21 TOP METAL HOOD HAN B HOOD TOP LC 4 PEGS PG 21 Low construction top entry hood,PG21 16B HANBHOODTOPENTRYLC4PEGSPG21 Enclosure: for Han connectors; Han; size 16B; for cable; straight Han B Hoods: Han B Hood Top Entry LC 4 Pegs PG 21 Harting Han B 系列 顶入 护罩
19300160427
Harting Technology Group
Connector Accessories Hood Metal Heavy Duty Power Connectors METAL HOOD HAN 16B 2 LVR LCKING HAN B HOOD TOP HC M32 High type top entry metric hood,M32 16B HAN16BHOODTOPENTRYHC4PEGSM32 Enclosure: for Han connectors; Han; size 16B; for cable; high Han B Hoods: Han B Hood Top Entry HC M32 Harting Han B 系列 顶入 电源连接器
19300160527
Harting Technology Group
Connector Accessories Hood Metal Heavy Duty Power Connectors HAN 16B M32 SIDE METAL HOOD HAN B HOOD SIDE HC 4 PEGS M32 High type side entry metric hood,M32 16B HANBHOODSIDEENTRYHCPEGSM32 Enclosure: for rectangular connectors; Han; size 16B; for cable Han B hood standard side entry, size 16 B, high construction, 2 lever locking system Harting Han B 系列 侧入 电源连接器
19628160527
Harting Technology Group
HAN 16EMV/B-GS-M32/HOOD Heavy Duty Power Connectors METAL HOOD HAN 16B 2 LVR LCKING HAN 16 EMC/B-GS-M32 Hood side entry Han 16B EMC 1 x 32mm HC Han EMC Hoods: Han 16 EMC/B-GS-M32 Harting Han EMC 系列 侧入 电源连接器
09300160420
Harting
HAN B HOOD TOP HC 4 PEGS PG 21 Heavy Duty Power Connectors HAN 16B PG21 TOP ENT METAL HOOD High type top entry hood,PG21 16B Connector,Hood,6Position Han B Hoods: Han B Hood Top Entry HC 4 Pegs PG 21 Harting Han B 系列 顶入 护罩
09300161530
Harting
HAN B HOOD SIDE LC 2 LEVER PG 21 Heavy Duty Power Connectors METAL HOOD HAN 16B 2 LVR LCKING Low type side entry 2lever hood,PG21 16B HanMHoodSideEntryHC4PegsPG29 HOODSIDEENTRYSIZE16B Enclosure: for Han connectors; Han; size 16B; for cable; angled Han B Hoods: Han B Hood Side Entry LC 2 Levers PG 21 Harting Han B 系列 侧入 电源连接器
19300161271
Harting
HAN 16B BASE SURFACE LC 2 X M25 Heavy Duty Power Connectors HAN16B-ASG2-QB-M25 HAN16BBASESURFACELC2xM25 Enclosure: for Han connectors; Han; size 16B; with double latch Han B Housings: Han 16B Base Surface LC 2 x M25 Harting Han B 系列 电源连接器 , 表面安装
19300160447
Harting
HAN 16 B HOOD TOP M32 Heavy Duty Power Connectors HAN 16B M32 TOP METAL HOOD HAN 16 B HOOD TOP ENTRY 2 PEGS M32 HAN16BHOODTOPENTRY2PEGSM32 Enclosure: for Han connectors; Han; size 16B; for cable; high Han B Hoods: Han 16 B Hood Top Entry M32 Harting Han B 系列 顶入 电源连接器
19370161521
Harting
HAN M HOOD SIDE LC 4 PEGS M25 Heavy Duty Power Connectors METAL HOOD HAN 16B 2 LVR LCKING Han M Hoods: Han M Hood Side Entry LC 4 Pegs M25 Harting HAN M 系列 侧入 电源连接器外壳
09300161230
Harting
HAN B BASE LC 2 LEVERS 1 P Heavy Duty Power Connectors HAN 16B SURFACE MT 1 SIDE ENTRY Surface base housing module,16B Surfacebasehousingmodule,16B Enclosure: for Han connectors; Han; size 16B; with double latch Han B Housings: Han B Base Surface LC 2 Levers 1 Entry P Harting Han B 系列 电源连接器外壳
19300240272
Harting
HAN B BASE HC 2 LEVERS 2 X M32 Heavy Duty Power Connectors SURFACE MOUNTING HSG HAN 24B 2 SIDE ENTRY High SMT 24B housing w/2levers,M32 SIDEENTRYHOOD,SIZE24B,METAL,Each Enclosure: for Han connectors; Han; size 24B; with double latch Han B Housings: Han B Base Surface HC 2 Levers 2 x M32 Harting Han B 系列 电源连接器
19300160232
Harting
HAN 16B SM BASE HC 1 X M32 Heavy Duty Power Connectors HAN16B HC2 HAN16BSMBaseHC1xM32 Enclosure: for Han connectors; Han; size 16B; with double latch Han B Housings: Han 16B SM Base HC 1 x M32 Harting Han B 系列 电源连接器
19300320527
Harting
HAN B HOOD SIDE HC 4 PEGS M32 Heavy Duty Power Connectors HAN 32B M32 SIDE METAL HOOD HANBHoodSideEntryHC4pegsM32 Han B Hoods: Han B Hood Side Entry HC 4 pegs M32 Harting Han B 系列 侧入 电源连接器
19370160527
Harting
HAN 16M-GS-M32 Heavy Duty Power Connectors METAL HOOD HAN 16B 2 LVR LCKING Han M Hoods: Han 16M-gs-M32
09400160311
Harting
HAN 16 HPR BASE PANEL SCREW LOC Heavy Duty Power Connectors BULKHEAD MOUNTING MTL SCRW LOCKING HPR IP68 panel mount housing,16B HAN16HPRBASEPANELSCREWLOCKING Han HPR Housings: Han 16 HPR Base Panel Screw Locking Harting Han B, Han HPR 系列 电源连接器
19370160427
Harting
HAN M HOOD TOP HC 4 PEGS M32 Heavy Duty Power Connectors METAL HOOD HAN 16B 2 LVR LCKING HANMHOODTOPENTRYHC4PEGSM32 Han M Hoods: Han M Hood Top Entry HC 4 Pegs M32 Harting HAN M 系列 顶入 电源连接器
09300160318
Harting
CONN HAN 16B BASE W/COVER Heavy Duty Power Connectors HAN B16 BULKHEAD MT METAL SIDE ENTRY HANBBasePanel1LeverMetalCover Enclosure: for Han connectors; Han; flange (4 holes), on panel Han B Housings: Han B Base Panel 1 Lever Metal Cover Harting Han B 系列 电源连接器 , 隔板安装

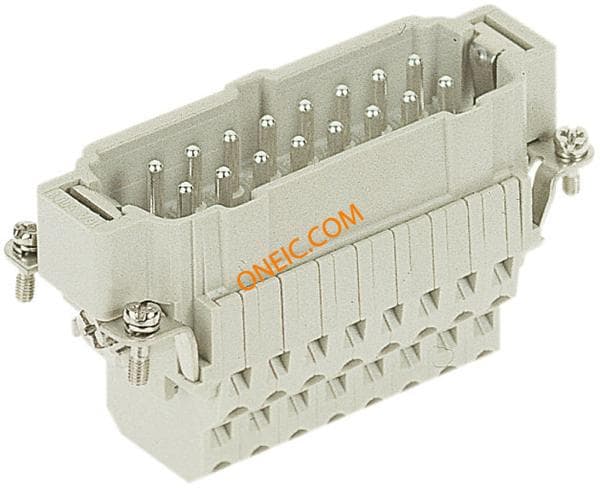

09330162672
